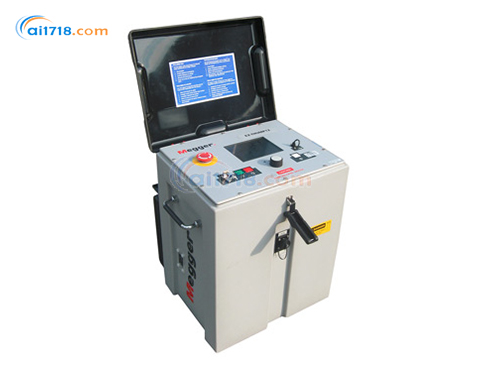

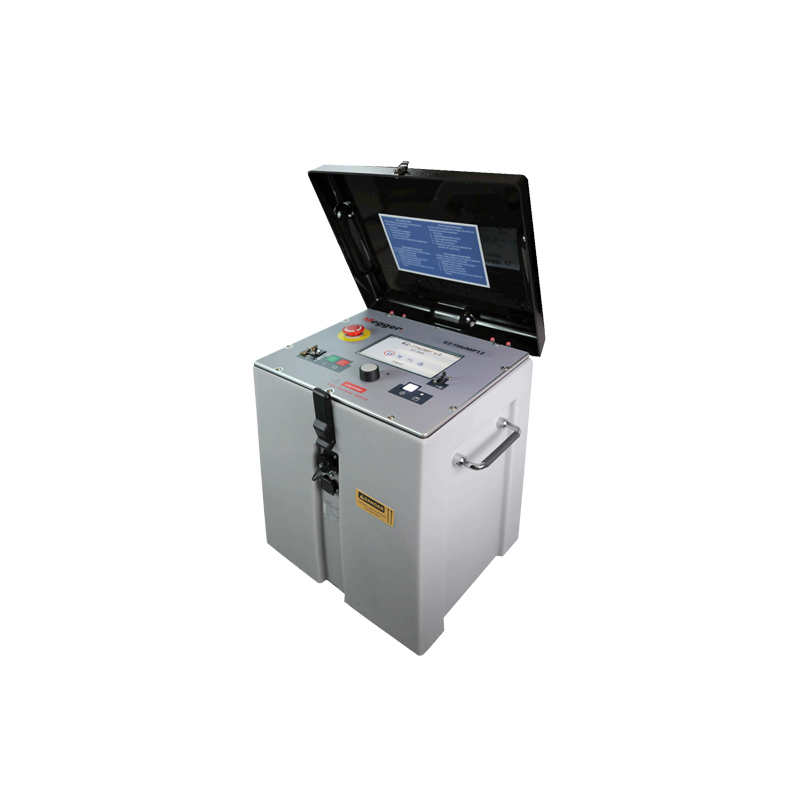

EZT 系列設備是一款結構緊湊、重量輕的電纜故障定位儀，兼具操作簡便與便攜性強的特點。該系列設備可通過內置電池或外部交流電源供電，可選配滾輪套件，便于移動。其設計適用于中壓、低壓屏蔽及非屏蔽電纜，集成了高壓絕緣耐壓測試儀（Hipot）、時域反射儀（TDR）、故障預定位和*定位（沖擊測試）功能，是一款操作簡便的一體化設備。
EZT 系列融入多項先進功能，既簡化了操作流程，又縮短了故障定位時間。在采用電弧反射法（ARM）進行故障預定位時，多脈沖技術（Multishot Technology）可提高定位精度，并大幅降低誤反射的可能性。E-Tray 技術能自動引導操作人員完成故障定位流程：先通過高壓絕緣耐壓測試確定故障類型，再進行故障預定位，*后完成故障*定位。該設備通常無需調整，通過獨特且易于操作的 E-Tray 圖形用戶界面（GUI）和一個旋轉控制旋鈕即可操作。在這三步流程中，測試數據會被存儲，用于復雜故障定位場景下的結果分析，并為操作人員提供后續操作建議。
E-Tray 快速模式提供簡潔的圖形用戶界面，非常適合非頻繁使用該設備的操作人員。
E-Tray 專家模式支持*大功能和靈活性，是操作人員的理想選擇。
E-Tray 提供自動故障定位流程：從高壓絕緣耐壓測試開始，依次進行故障預定位和*定位。
操作簡便的 E-Tray 控制器，僅需一個旋轉控制旋鈕。
自動電纜末端識別及故障距離檢測。
可選配自動分段功能。
自動擊穿檢測。
護套故障測試。
護套模式下的低壓接地故障定位。
EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統產品特點
耐用、輕便、抗沖擊且具備 IP53 防護等級的外殼，可應對惡劣環境。
支持內置電池供電、交流電源供電，或在交流供電的同時為電池充電。
標配鑰匙開關安全聯鎖（也可提供無鑰匙開關版本）。
F-OHM 功能確保操作人員安全。
EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統優勢
結構緊湊、重量輕、一體化、耐用的便攜式電纜故障定位系統
支持電池和交流電源供電；可現場更換電池
自動電纜末端識
別采用多脈沖技術（Multishot Technology）的自動電弧反射法（ARM）故障預定位
F-OHM 安全功能確保操作人員安全
7 英寸高亮度彩色顯示屏，戶外可視性強
故障*定位、沖擊電流功能
支持低壓和中壓電纜的自動 E-Tray 故障定位
低壓和中壓電纜的護套測試及護套故障定位
EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統應用場景
安全防護
電纜故障定位作業存在一定危險性，若操作不當，接觸高電壓、高能量可能危及生命安全。EZT 系列設備不僅配備安全聯鎖裝置，要求操作人員明確激活高壓功能，還具備 F-OHM 功能。該功能可確保接地端與回路端之間無電位差 —— 在接地不良的區域，接地端與回路端可能產生電位差，進而導致操作人員觸電。F-OHM 功能能識別這種潛在風險，避免操作人員暴露于觸電危險中。
絕緣測試
內置的高壓絕緣耐壓（Hipot）功能用于測試電纜或護套絕緣的介損強度。絕緣測試有助于確定電纜可能存在的故障類型，包括短路故障、開路故障、閃絡故障或過度漏電故障。若電纜存在閃絡故障，EZT 系列設備會自動識別擊穿電壓。
故障預定位
確定故障類型后，EZT 系列設備會自動啟動故障預定位流程：首先進行時域反射儀（TDR）測試，自動識別電纜末端并顯示電纜長度，從而定位短路或開路故障的位置。識別出電纜末端后，設備會自動進行電弧反射測試 —— 向電纜中發射一個脈沖，使故障點產生閃絡；然后，采用多脈沖技術的時域反射儀會自動識別故障距離。多脈沖技術可使時域反射儀進行數百次反射測量，軟件會自動篩選出*佳波形軌跡，并確定故障位置。該技術能提高故障預定位的精度，減少因波形軌跡不佳導致的解讀困難。
故障*定位
完成故障預定位后，EZT 系列設備會自動進入故障*定位功能模式：向電纜中注入沖擊電流，產生 “砰砰” 聲（thumping sound），操作人員可通過該聲音*定位故障位置。
可選配的數字聽診器（Digi-phone）能更*、更快速地定位故障 —— 故障定位速度越快，電纜所承受的應力越小。向電纜中注入沖擊電流時，不僅會使故障點產生閃絡，還可能在電纜絕緣層的空隙中產生少量局部放電；長期如此會導致電纜絕緣老化，*終引發更多故障，因此故障*定位速度越快，對電纜的保護效果越好。數字聽診器采用 “雷電法”（Thunder & Lightning method）：先檢測沖擊電流產生的磁波，再檢測聲波；由于磁波與聲波的傳播速度具有可預測的差異，數字聽診器可通過測量兩者的時間差來確定故障距離，從而避免管道等環境中反射聲波對測量結果的影響。
| 應用場景 | EZT3DV3 | EZT4V3 | EZT12V3 |
|---|---|---|---|
| 中壓直埋電纜故障定位 | - | - | √ |
| 低壓屏蔽直埋電纜故障定位 | *佳 | 良好 | 一般 |
| 低壓非屏蔽直埋電纜故障定位 | *佳 | 良好 | 一般 |
| 路燈電纜故障定位 | *佳 | 良好 | 一般 |
| 網絡分段測試 | *高 3 千伏 | *高 4 千伏 | *高 12 千伏 |
| 太陽能直埋及托盤電纜故障定位 | *佳 | 良好 | 一般 |
| 絕緣測試 | 3 千伏 | 4 千伏 | 12 千伏 |
| 時域反射儀（TDR）功能 | √ | √ | √ |
| 電纜調節電流 | 94 毫安 | 35 毫安 | 12 毫安 |
| 護套測試 | √ | √ | √ |
EZ-THUMP 3KV/4KV V3訂購信息
| 型號（EZT3DV3/EZT4V3/EZT12V3） | 編碼 | 說明 |
|---|---|---|
| 電纜長度選擇 | YY | YY 代表電纜長度，15=15 英尺（4.5 米）標準電纜，50=50 英尺（15 米）定制電纜 |
| 軟件選項選擇 | X | X 代表分段功能：S = 包含分段軟件（硬件專利號：美國專利 B 6,683,495,B2），空白 = 不包含 |
| 固定式推車 | WW | WW 代表滾輪套件：WK = 包含帶堅固不銹鋼框架、伸縮手柄和充氣輪胎的固定式推車，空白 = 不包含 |
| 無安全鑰匙開關版本（需確認是否符合當?shù)匕踩ㄒ?guī)） | Z | Z 代表安全鑰匙開關：空白 = 包含安全鑰匙開關，P = 不包含安全鑰匙開關 |
| 產品編號 | 描述 |
|---|---|
| 1015-525-US | 北美地區（美國、加拿大、墨西哥）終端接頭套件 |
| 1015-526-AOC | 其他* / 地區終端接頭套件 |
| 1015-525-VG | 大力鉗終端接頭套件 |
| 1013-514 | 15 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端（可選配件） |
| 1013-515 | 25 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端 |
| 1013-516 | 35 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端 |
| 1013-517 | 35 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端，ESNA 標準 |
| 1013-518 | 15 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端 |
| 1013-519 | 25 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端 |
| 1013-520 | 35 千伏探頭適配器，帶 10 毫米公頭 MC 接頭（適配 Elastomold 套管），兼容高壓 T9 型終端 |
| 1013-521 | 35 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端、Cooper 套管 |
| 產品型號 | 描述 |
|---|---|
| P1G130T9 | 便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 130 英尺 |
| P1G50T9 | 便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 50 英尺 |
| P1G85T9 | 便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 85 英尺 |
| P1H130T9 | 便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 130 英尺，兼容 T9 型終端 |
| P1H50T9 | 便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 50 英尺，兼容 T9 型終端 |
| P1H85T9 | 便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 85 英尺，兼容 T9 型終端 |
| R2H130T9G130 | 車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 130 英尺，兼容 T9 型終端 |
| R2H50T9G50 | 車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 50 英尺，兼容 T9 型終端 |
| R2H85T9G85 | 車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 85 英尺，兼容 T9 型終端 |
| R3H130T9G130A130 | 車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 130 英尺，兼容 T9 型終端 |
| R3H50T9G50A50 | 車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 50 英尺，兼容 T9 型終端 |
| R3H85T9G85A85 | 車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 85 英尺，兼容 T9 型終端 |
| 1013-526 | 大型 Hastings 夾（適用于大截面導體），帶引線和 10 毫米母頭 MC 接頭，兼容高壓 T9 型終端 |
| 2010012 | 遠程緊急停止盒 |
| 890024896 | 遠程緊急停止盒連接線（遠程緊急停止盒必備配件） |
EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統規格
| 技術參數 | EZT3DV3（1.5 千伏 / 3 千伏） | EZT4V3（4 千伏） | EZT12V3（12 千伏） |
|---|---|---|---|
| 電源供應 | |||
| 交流電源 | 交流輸入：100-230 伏交流電，±50/60 赫茲 | 交流輸入：100-230 伏交流電，±50/60 赫茲 | 交流輸入：100-230 伏交流電，±50/60 赫茲 |
| 電池 | 內置 24 伏鎳氫電池，容量 5 安時 | 內置 24 伏鎳氫電池，容量 5 安時 | 內置 24 伏鎳氫電池，容量 5 安時 |
| 電池續航（沖擊 / 砰砰聲模式） | 約 30-60 分鐘 | 約 30-60 分鐘 | 約 30-60 分鐘 |
| 電池充電器 | 內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電 | 內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電 | 內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電 |
| 電池充電時間 | 約 3 小時 | 約 3 小時 | 約 3 小時 |
| 功能特性 | |||
| 高壓絕緣耐壓（Hipot）測試電壓 | 3 千伏 | 4 千伏 | 12 千伏 |
| 時域反射儀（TDR）輸出 | 0-3 千伏，94 毫安直流電；支持屏幕對比*多 256 組波形 | 支持屏幕對比*多 256 組波形 | 支持屏幕對比*多 256 組波形 |
| TDR 測試范圍 | *大 170,000 英尺 / 52 千米 | *大 170,000 英尺 / 52 千米 | *大 170,000 英尺 / 52 千米 |
| TDR 采樣率 | 100 兆赫茲 | 100 兆赫茲 | 100 兆赫茲 |
| TDR 分辨率 | 2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時） | 2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時） | 2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時） |
| 自動電纜末端及故障距離顯示 | √ | √ | √ |
| 電弧反射功能 | 單脈沖沖擊、多脈沖 TDR，電壓范圍 0-1.5/0-3 千伏 | 單脈沖沖擊、多脈沖 TDR，電壓范圍 0-4 千伏 | 單脈沖沖擊、多脈沖 TDR，電壓范圍 0-12 千伏 |
| 沖擊電壓 | 0-1.5/3.0 千伏，能量 500 焦耳 | 0-4 千伏，能量 500 焦耳 | 0-12 千伏，能量 500 焦耳 |
| 脈沖序列 | 5-10 秒間隔連續脈沖或單脈沖 | 5-10 秒間隔連續脈沖或單脈沖 | 5-10 秒間隔連續脈沖或單脈沖 |
| 分段功能 | 可選配 | 可選配 | 可選配 |
| 護套測試及護套故障定位 | √ | √ | √ |
| E-Tray（可自定義的分步故障定位） | √ | √ | √ |
| 硬件配置 | |||
| 顯示屏 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素 |
| 存儲容量 | 可存儲 100 組波形軌跡 | 可存儲 100 組波形軌跡 | 可存儲 100 組波形軌跡 |
| 接口 | USB 接口 | USB 接口 | USB 接口 |
| 終端接頭 | T9 型 | T9 型 | T9 型 |
| 終端接頭套件 | |||
| 北美熱線夾 | √ | √ | √ |
| 大力鉗夾 | √ | √ | √ |
| 電池夾 | √ | √ | √ |
| 尺寸（含頂部安裝的電纜袋） | 14×11×25 英寸（35.5×28×64 厘米） | 14×11×25 英寸（35.5×28×64 厘米） | 14×11×25 英寸（35.5×28×64 厘米） |
| 重量 | 75 磅（34 千克） | 71 磅（34 千克） | 71 磅（34 千克） |
| 安全防護 | |||
| 緊急停止蘑菇按鈕 | √ | √ | √ |
| 鑰匙開關聯鎖（標配，也可提供無鑰匙開關版本） | √ | √ | √ |
| F-OHM 聯鎖檢測 /“安全連接” 指示 | √ | √ | √ |
| 遠程緊急停止盒接口 | √ | √ | √ |
| 環境適應性 | |||
| 工作溫度 | -20℃至 + 50℃（-4℉至 + 122℉） | -20℃至 + 50℃（-4℉至 + 122℉） | -20℃至 + 50℃（-4℉至 + 122℉） |
| 存儲溫度 | -25℃至 + 65℃（-13℉至 + 149℉） | -25℃至 + 65℃（-13℉至 + 149℉） | -25℃至 + 65℃（-13℉至 + 149℉） |
| IP 防護等級 | IP53（頂部打開狀態） | IP53（頂部打開狀態） | IP53（頂部打開狀態） |
| 標配電纜 | |||
| 高壓柔性屏蔽電纜 | 12 英尺（4.5 米），可選配 50 英尺（15 米） | 12 英尺（4.5 米），可選配 50 英尺（15 米） | 12 英尺（4.5 米），可選配 50 英尺（15 米） |
| 安全接地電纜 | 12 英尺（4.5 米），可選配 50 英尺（15 米） | 12 英尺（4.5 米），可選配 50 英尺（15 米） | 12 英尺（4.5 米），可選配 50 英尺（15 米） |
| 交流電源連接線 | 6 英尺（1.8 米），配備美標 / 德標 / 英標插頭 | 6 英尺（1.8 米），配備美標 / 德標 / 英標插頭 | 6 英尺（1.8 米），配備美標 / 德標 / 英標插頭 |
|
