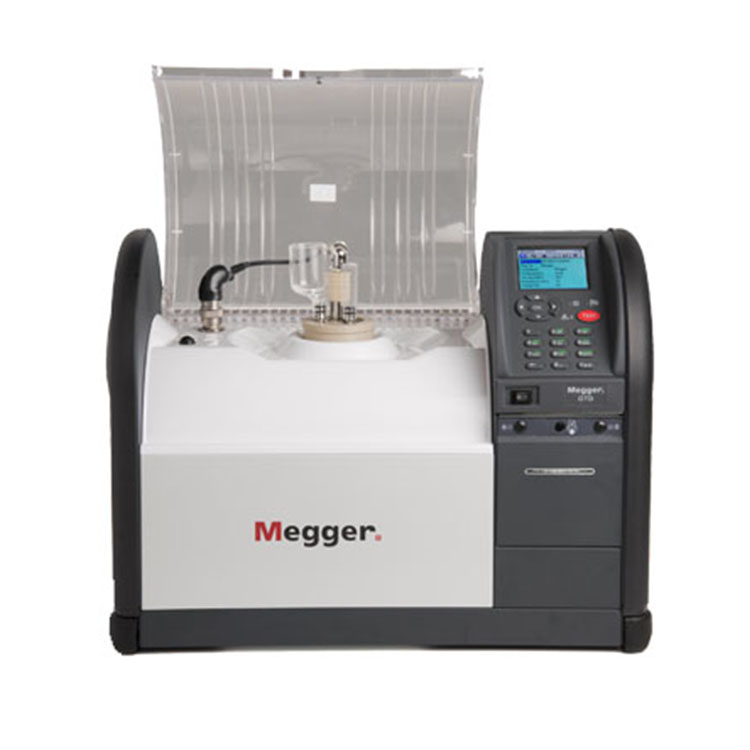

美國MEGGER　OTD絕緣油介損測試儀

型號：OTD絕緣油介損測試儀

品牌：美國MEGGER

行業應用：石油化工、軌道交通、電廠、變電站[更多]

產品用途：測量絕緣油的介損、電阻率和相對介電常數，電力上用于變壓器油的檢測居多[更多]

租賃價格：60000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

符合標準

國際標準：IEC 60247:2004 、IEC 61620:1998

國家標準：GB/T 5654-2007

瀏覽過此產品的用戶最終購買了

美國MEGGER OTD絕緣油介損測試儀由愛儀器儀表網代理，OTD是實驗室儀器，用于測量絕緣油的介損、電阻率和相對介電常數。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

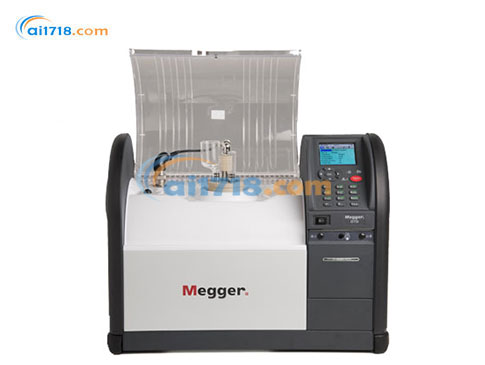

OTD絕緣油介損測試儀簡介：
?Oil Tan Delta（油介損，簡稱 OTD）是實驗室儀器，用于測量絕緣油的介損、電阻率和相對介電常數。

?這些測試能讓用戶更好地掌握絕緣油的整體質量，并指示是否存在污染。

?Megger公司為OTD開發的各項功能可確保更大限度地提高實驗室的工作效率。

?微處理器控制的電感應加熱器使整個容器內的溫度保持一致，符合IEC 60247標準的要求；而冷卻方面，通過風扇有效地縮短容器冷卻時間。
?OTD的溫度測量量程是 10 oC至 110oC，*度為 ±1oC?？稍O(shè)置為在測試之前預熱。
?OTD配備自動排油裝置，無需移動油容器。
?用戶安全至上，考慮到這一點，Megger設計了兩路帶裕量的獨立式高電壓切斷電路。如果因任何原因用戶需要中止測試，按下任何一個按鍵即可立即終止測試并切斷高電壓。
?容器組件的設計更大程度地提高了注油速度，更大限度減少了湍流并避免了空氣混入。容器只有 32 個組件，易于拆裝。
?使用校準檢查器，可以執行快速測量檢查，以驗證介損、電阻率和介電常數測量值。通過授權服務中心的現場校準服務，可在必要時調整測量值并更大程度地縮短停機時間。
?OTD還可存儲多達 6 個額外的用戶自定義測試序列。儀器與Megger 資產和數據管理軟件Power DB Lite 免費綁定在一起，它是下載數據和打印結果的理想工具。

OTD絕緣油介損測試儀特點：
?全自動標準測試及用戶自定義測試-遵循所有國際標準
?集成的測試容器加熱及冷卻系統
?高效的注油裝置和集成的自動排油裝置
?IEC 60247 創新型測試容器 - 易于組裝和清潔
?設備可存儲多達 50 個記錄并可將記錄下載至 PC
?小巧輕便（22 千克/48.5 磅）

OTD測試套件預裝了16個標準測試序列，以支持一系列國際標準。
?IEC 60247:2004；
?IEC 61620:1998；
?ASTM D924-08；
?ASTM D1169:2002；
?BS 5737:1979；
?JIS C2101:1999；
?VDE 0380-2:2005_01；
?IS 6262:1971；

?IS 6103:1971；

OTD訂購信息

描述	訂單代碼	描述	訂單代碼
語言組 1 - 英語、法語、德語、荷蘭語		語言組 5 - 英語、中文、日語、韓語
OTD-LG1-P1 - BS1363（英國 mains 插頭）	1006-346	OTD-LG5-P1 - BS1363（英國 mains 插頭）	1006-360
OTD-LG1-P2 - Schuko（歐盟 mains 插頭）	1006-347	OTD-LG5-P2 - Schuko（歐盟 mains 插頭）	1006-361
OTD-LG1-P4 - Swiss SN SEV1011 mains 插頭	1006-348	OTD-LG5-P3 - US NEMA WD6 mains 插頭	1006-362
OTD-LG1-P5 - AUS/NZ mains 插頭	1006-349	OTD-LG5-P8 - BS1363（英國 mains 插頭）和 US NEMA WD6 mains 插頭	1006-363
語言組 2 - 英語、西班牙語、意大利語、葡萄牙語		語言組 6 - 英語、匈牙利語、羅馬尼亞語、俄語
OTD-LG2-P1 - BS1363（英國 mains 插頭）	1006-350	OTD-LG6-P2 - Schuko（歐盟 mains 插頭）	1006-364
OTD-LG2-P2 - Schuko（歐盟 mains 插頭）	1006-351
OTD-LG2-P3 - US NEMA WD6 mains 插頭	1006-352
OTD-LG2-P6 - 意大利 mains 插頭	1006-353
語言組 3 - 英語、阿拉伯語、土耳其語、法語		語言組 7 - 英語、芬蘭語、挪威語、瑞典語
OTD-LG3-P1 - BS1363（英國 mains 插頭）	1006-354	OTD-LG7-P2 - Schuko（歐盟 mains 插頭）	1006-365
OTD-LG3-P2 - Schuko（歐盟 mains 插頭）	1006-355
OTD-LG3-P3 - US NEMA WD6 mains 插頭	1006-356
OTD-LG3-P7 - BS 546:1950（印度 mains 插頭）	1006-357
語言組 4 - 英語、捷克語、斯洛伐克語、波蘭語		包含物品
OTD-LG4-P1 - BS1363（英國 mains 插頭）	1006-358	OTD 測試單元帶便攜箱
OTD-LG4-P2 - Schuko（歐盟 mains 插頭）	1006-359	產品 CD
		mains 導線
		USB 線纜
		Power DB Lite
		測試單元探頭
		排水管
		打印紙
		打印色帶

OTD訂購信息
Optional accessories
OTD test cell with carry case	1008-293
OTD-CC (Calibration Checker)	1008-291
Printer paper (20 rolls)	1008-030
OTD instrument accessories
Oil drain hose	1009-363
Test cell probe	1009-364
OTD test cell accessories
Test cell carry case	1009-365
Inner electrode	1009-366
Outer electrode	1009-368
Guard electrode	1009-370
Guard insulator (glass)	1009-371
Measure insulator (glass)	1009-372
Sight (glass) and riser pipe	1009-376
Funnel (glass) and filler pipe	1009-375
O-ring kit	1009-377
Drain valve	1009-378
Captive nut	1009-369
Inner nut and Guard nut	1009-367
Test Cell Stand	1009-373
Test Cell Key	1009-374

OTD絕緣油介損測試儀技術規格
測試范圍	1x10?? - 4
分辨率	1x10??
精度	±1%讀數 ±1x10??
相對介電常數
測試范圍	1 - 30
分辨率	0.01
精度	±0.5%
電阻率測量
范圍	2.5 MΩm up to 100 TΩm
分辨率	0.01
測試溫度
范圍	10 °C - 110 °C
分辨率	0.1 °C
精度	± 1 °C
測試電壓
AC 范圍	500 V - 2000 V 55 Hz
DC范圍	125 V - 500 V
準矩形方波	100 V 0.3 Hz
分辨率	1V
精度	±2% ±1 V
電源	50 Hz - 60 Hz 300 VA
結果頻率	tan ? (Sin) 40 Hz - 65 Hz Quasi 100 V 0.3 Hz
環境規格
操作溫度	0 °C - 50 °C (32 °F - 122 °F)
存儲溫度	-20 °C - 55 °C (4 °F - 131 °F)
濕度	90% 非冷凝
尺寸	580 x 420 x 290 mm (22.8 x 16.5 x 11.5 inch)
重量	22 kg (48.5 lb)
接口	USB Type B
知識產權評級	IP30
EMC	IEC 61326
*高安全海拔	2000m
測試單元
電容范圍	70 pf (± 3 pf)
重量	2.7
材料	316L 不銹鋼/石英玻璃
校準檢查器
電阻值	5 GΩ, 500 MΩ, 50 MΩ, 5 MΩ
耐受性	±1%
電容	200 pF ±1%
精度	±2% from calibrated value
相對介電常數精度	±1% from calibrated value
電阻率*度	±1% from calibrated value
操作溫度范圍	+15 oC - +30 oC
存儲溫度范圍	-20 oC - +50 oC
濕度	< 60% RH
尺寸	190 x 120 x 250 (mm)
重量	1.5 kg
*高海拔	2 km
安全	IEC61010
