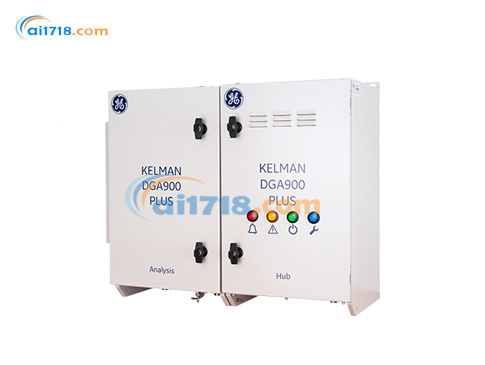

美國GE　Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統

型號：Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統

品牌：美國GE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國GE

美國GE公司是一家多元化的科技、媒體和金融服務公司，致力于為客戶解決世界上棘手的問題。GE的產品和服務范圍廣闊，從飛機發動機、發電設備到金融服務、醫療成像、媒體、塑料產品以及水處理技術，客戶遍及全球100多個國家，擁有30多萬員工。杰夫?伊梅爾特先生是現任董事長及首席執行官。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國GE Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統，基于 DGA 900 的標準 9 氣體和水分監測功能進行擴展，可通過添加額外的傳感器、電子卡和固件算法來提升其監測能力。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統產品描述
了解變壓器的運行狀況對所有電網而言至關重要，變壓器的在線監測已成為成功的資產管理計劃中日益關鍵的部分。KELMAN DGA 900 PLUS 提供的全面信息不僅能避免代價高昂的故障，還能*大限度地發揮資產的性能。該設備基于 DGA 900 的標準 9 氣體和水分監測功能進行擴展，可通過添加額外的傳感器、電子卡和固件算法來提升其監測能力。它提供了套管監測、局部放電檢測、有載分接開關（OLTC）監測、冷卻系統監測以及變壓器熱模型等功能選項，形成一個集成系統，深入展示變壓器的整體狀況，監測大多數變壓器故障的根源。

Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統主要優勢
模塊化可改裝架構：采用可選的標準附加卡，方便進行功能擴展和升級。
遠程洞察：能對變壓器的狀況和安全運行進行廣泛的遠程監測和分析。
數據關聯分析：支持?jǐn)?shù)據關聯，用于驗證和深入的故障分析。
軟件集成：與 GE Vernova 備受贊譽的 Perception? Fleet 資產管理軟件完全集成。
經驗與規模：來自擁有 15 年 PAS 技術經驗、設備安裝量超過 15,000 臺的供應商。

應用領域
雖然在線 DGA 已被廣泛認為是評估變壓器狀況的*有效方法，但它無法涵蓋所有可能的問題來源。如果分接開關、冷卻系統或套管等子系統未得到監測，可能會引發自身問題。KELMAN DGA 900 PLUS 這套經濟高效的方案提供了關鍵的狀態評估工具，有助于對變電站這一關鍵資產進行有效管理和優化利用，可解決大多數故障模式。它*適用于監測大型、關鍵任務變壓器或存在隱患的變壓器，以延長其使用壽命并防止意外故障，如發電升壓變壓器（GSU）、工業關鍵流程變壓器、高壓直流換流站變壓器、輸電變壓器。

功能特性
前沿的 DGA 技術
多氣體與水分測量：可在實驗室環境外對九種氣體和水分進行具有挑戰性的現場測量。
先進測量技術：采用通用電氣（GE Vernova）第四代 PAS 技術，檢測限更低，測量精度更高。
無氣體耗材：無需使用載氣或校準氣體，降低運行成本和維護復雜度。
快速分析模式：可完成每小時一次的完整分析，針對關鍵氣體還有 “快速模式”，約 30 分鐘即可出結果。

套管監測
電容與功率因數測量：測量由套管劣化引起的 C1 電容和功率因數（tan delta）的相對變化。
預防嚴重?fù)p壞：及時發現問題，避免造成廣泛的附帶損害甚至變壓器完全損壞。
局部放電檢測
檢測內部放電：利用相同的套管適配器檢測變壓器內部的電氣局部放電（PD）事件。
內外放電區分：通過高頻電流互感器（HFCT）和 PRPD 分析，區分外部和內部的 PD 。

OLTC 監測
關鍵部件監控：對變壓器的關鍵機械部件 —— 有載分接開關進行監測。
多參數記錄：記錄 OLTC 分接位置、油箱間溫差、分接變換電機使用的扭矩等參數 。

變壓器模型
多種參數監測：包括繞組熱點、絕緣老化、固體和液體絕緣中的水分、氣泡溫度、動態負載、冷卻狀態和效率等。
智能分析決策：根據*新的 IEC®/IEEE® 熱模型和水分模型標準進行板載計算，將原始數據轉換為智能信息，輔助系統操作員做出關鍵運行決策，如計算動態負載能力，優化變壓器運行。

Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統產品規格

項目	詳情
測量技術與頻率	自動頂空氣體提取，配置頻率可從每小時一次到每四周一次；光聲光譜（PAS）氣體測量，達到*報水平時自動觸發更快采樣，“快速模式” 約 30 分鐘內提供關鍵氣體變化指示；薄膜電容式水分傳感器；浸入式光纖氧氣傳感器
測量范圍與精度
氣體	下限檢測限（LDL）	上限檢測限（UDL）	準確度 *	重復性	響應時間 ***	快速模式
氫氣（H?）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取較大值）	< 3 %	> 90 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	有
甲烷（CH?）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
乙炔（C?H?）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	有
乙烯（C?H?）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
二氧化碳（CO?）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 3 %	> 95 %	有
乙烷（C?H?）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
氧氣（O?）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取較大值）	< 3 %	-	無
氮氣（N?）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取較大值）	-	-	無
水分（H?O）	0	100 % RS（以 ppm 為單位）	± 3.5 % RH（RS）或 ± 3ppm（取較大值）	< 3 %	-	有
顯示	4 組陽光下可見的 LED 陣列；7 英寸彩色電阻式觸摸屏（800 x 480），帶背光；嵌入式安全網絡服務器
模擬輸入	1 個標準接口，用于分體式鐵芯負載 CT 傳感器
數字輸出	6 個標準客戶可編程干觸點繼電器（C 型，SPDT），常開 / 常閉，10A @250Vac 阻性負載，8A @30Vdc 阻性負載；1 個標準服務報*繼電器；1 個標準看門狗繼電器
數字通信 / 協議	1 個標準 Modbus® over RS485 / TCP/IP 接口；1 個標準 DNP3.0 TCP/IP 接口；1 個標準 1Gb 以太網（RJ45）接口；可選：DNP3.0 over RS485 或 TCP/IP；可選：IEC 61850 Edition 2；可選：ST/SC 多模光纖轉換器；可選：GPRS/UMTS/HSPA + 調制解調器
機械規格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析單元	600 x 484 x 330	23.6 x 19.1 x 13.0	33.4 / 73.6
集線器單元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
電源要求	交流：標稱 100 - 240 Vac（范圍 85 - 264），4A；直流：標稱 100 - 250 Vdc（范圍 90 - 300）
可選配件	安裝支架和遮陽罩；更長的單元間臍帶電纜
附加組件?
組件 1 - 熱模型	標準配置：3 個 5A 分體式鐵芯負載 CT 傳感器；2 個磁吸式溫度傳感器；可選：1A 或 2A 分體式鐵芯負載 CT 傳感器
組件 2 - 冷卻監測	標準配置：4 個 30A 分體式鐵芯 CT 傳感器；可選：10A、20A 或 50A 分體式鐵芯 CT 傳感器；注：組件 2 依賴組件 1
組件 3 - OLTC 監測	標準配置：有功功率消耗傳感器；2 個磁吸式溫度傳感器；4 - 20mA 或電阻式 OLTC 位置輸入（傳感器不提供）
組件 4 - 套管和 PD 監測（三相變壓器）	標準配置：高壓套管（3 個套管）；可選：高壓和低壓套管（6 個套管）；可選：高壓、中壓 / 低壓和低壓套管（9 個套管）；可選監測單相變壓器組；除非另有說明，所有傳感器均包含在內
環境條件	工作溫度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；環境濕度：0 - 95 % RH，無冷凝；閥門處油溫??：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；防護等級：IP56 認證；外殼材質：標準為 2mm 粉末涂層船用級鋁（RAL9002），可選未噴漆的 316 不銹鋼；*多可安裝 3 個附加卡
可能的配置	設備有 3 個插槽，可選擇不同的功能模塊進行配置，如熱模型、冷卻狀態監測、OLTC 監測、套管監測、套管和 PD 監測等，*多選擇 4 個附加組件中的 3 個
