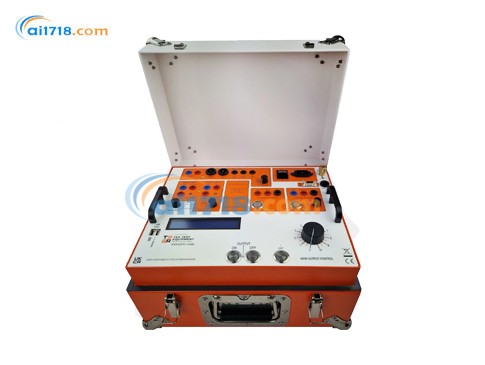

英國T&R　100ADM MK6二次電流注入測試儀

型號：100ADM MK6二次電流注入測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R 100ADM MK6二次電流注入測試儀由愛儀器儀表網代理，本產品是一款用于保護系統的多功能、*的測試裝置，提供廣泛的輸出和全面的保護。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

100ADM MK6功能特點

清晰簡潔的用戶界面
0-100A 輸出電流
電流限制模式實現精細電流控制
真有效值測量，帶單周期捕獲記憶電流表
多功能自動量程計時系統
輔助交直流輸出
大型背光液晶顯示屏
熱保護和過流保護
緊湊便攜
自動電源電壓選擇

100ADM mk6 為調試和維護工程師提供了靈活的保護系統測試平臺。其面板布局直觀易懂，用戶界面簡潔，所有功能狀態一目了然，無需復雜菜單操作。

該裝置提供多種輸出，可注入低至數毫安至高至 100A 的電流。*高 240V 的電壓輸出可測試高阻抗電流繼電器和電壓繼電器。提供四個真有效值測量量程，儀表滿量程（及脫扣水平）可獨立于輸出抽頭設置。所有輸入和輸出均采用行業標準安全連接器，確保便捷性、可靠性和安全性。

100ADM mk6 沿用了前代產品的經典用戶界面，但新增了可*測量單周期有效值的全新測量系統。此外，新增的電流限制模式可實現低電流的精細控制，即使在低阻抗負載下也能穩定輸出。該模式還可輔助測試廣泛應用于 11kV 環網單元的自供電過流保護裝置。

裝置配備靈活的雙通道計時系統，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。計時器支持自動量程，測量范圍從 1ms 至 99999.9s。

100ADM mk6 的背光顯示屏明亮清晰，視角寬廣，測試結果可實時顯示。

100ADM mk6 的輸出保護完善。主輸出配備過流、占空比和熱脫扣保護；輔助直流電源設有電流限制保護；輔助交流電源則采用保險絲保護。

裝置提供帶電流限制的 24-220VDC 開關穩壓直流電源，為被測繼電器供電；同時配備獨立可控的 110VAC 輔助電源。

100ADM mk6 應用

欠壓 / 過壓（IEEE 27/59）
自動重合閘（IEEE 79）
閉鎖繼電器（IEEE 86）
欠流（IEEE 37）
跳閘繼電器（IEEE 94）
瞬時過流（IEEE 50/76）
電壓調節繼電器（IEEE 90V）
接地故障繼電器
IDMT 過流繼電器（IEEE 51）
微型斷路器
中性點電壓位移（IEEE 59G）
方向過流（基本測試）（IEEE 67）
熱繼電器
CT 磁化曲線

100ADM mk6 規格

主輸出

裝置的主輸出有四個抽頭，可選擇*高 240V 的輸出電壓和*高 100A 的輸出電流。

量程	電流（A）			輸出 @230V
	連續運行	5 分鐘運行 *	1 分鐘運行 *	開路電壓	負載電壓
10V	33	67	100	10.5V	8.7V@100A
35V	10	20	30	36V	32V@30A
100V	3	6	10	108V	99V@10A
240V	1	2	3	276V	259V@3A
240Vdc	1	2	3	-	-

* 每次運行后需關閉 15 分鐘，基于環境溫度 25°C。

電流限制模式

主輸出支持電流限制模式，可精細控制高達 10A 的輸出電流，也可對低阻抗負載（如數字繼電器）實現*電流控制。

量程	電流（A）				輸出 @230V
	短時	連續	5 分鐘	2 分鐘	開路電壓	負載電壓
10V	10	3	6	10	8.6V	5V@5A
35V	3	1	2	3	29V	13V@2A
100V	1	0.3	0.6	1	88V	40V@0.6A
240V	0.3	0.1	0.2	0.3	224V	130V@0.2A

輔助交直流輸出

提供帶電流限制保護的開關式隔離輔助直流電源，為被測繼電器供電；同時提供 110Vac 輔助輸出用于測試。

直流穩壓輸出	24V, 48V, 60V	1.0A
	110V, 220V	0.23A
固定交流輸出	110Vac	300mA

測量

輸出通過數字真有效值系統和單周期捕獲記憶電流表進行測量 —— 計時器停止且輸出關閉時，讀數會保留在顯示屏上。電流脫扣值設置為所選測量量程滿量程的 110%。

量程	分辨率	脫扣電流	精度	采集時間
2.000A	0.001A	2.2A	±0.5%rdg±5d	20ms
10.00A	0.01A	11A	±0.5%rdg±5d	20ms
20.00A	0.01A	22A	±0.5%rdg±5d	20ms
100.0A	0.1A	110A	±0.5%rdg±5d	20ms

計時系統

范圍：0-999.999s/9999.99s/99999.9s（自動量程）
分辨率：1/10/100ms
精度：0.01% rdg+2d（電流操作模式 +4d）
觸點開路電壓：24V
觸點短路電流：20mA
直流輸入范圍：24-240Vdc

每個觸點電路自動選擇常開或常閉觸點，24-240Vdc 直流電壓可觸發任一計時通道，觸點狀態由 LED 顯示。測試結束后，輸出自動關閉以保護被測繼電器。

模式	定時器啟動	定時器停止
內部啟動	按下‘ON’	-
單觸點	觸點 1 *狀態變化	-
雙觸點	觸點 1 狀態變化	觸點 2 狀態變化
電流操作	電流 > 量程的 20%	電流 < 量程的 10%
脈沖	按下‘ON’	200ms

脈沖模式用于對熱敏感設備設置電流水平，電流注入持續 200ms。

電源要求

自動選擇：115/230V±10%
頻率：50/60Hz
單相，*大 1200VA

保護與安全

裝置符合 BSEN61010 標準并通過 CE 認證。提供接地端子，用于在變電站環境測試時連接本地接地。

尺寸與重量

尺寸：560×456×265mm
重量：23.9kg

引線組規格

100ADM mk6 配備的引線組包括：

2×5m 25mm2 100A 引線，端接 M10 環形壓接端子
2×5m、2×0.5m 2.5mm2 25A 引線，端接 4mm 插頭
1×5m 2 芯 0.75mm 引線，端接 4mm 插頭

配件

標準配件：操作手冊、USB 存儲設備、輸出引線組、電源線、備用保險絲
可選配件：USB 鍵盤、100ADM-F 濾波器單元、RB10 電阻箱、用于圓盤感應繼電器回退計時的按鈕引線

100ADM MK6 電流注入系統產品規格

參數類別	詳細規格
主輸出
量程	10V（連續 33A，5 分鐘 67A，1 分鐘 100A） 35V（連續 10A，5 分鐘 20A，1 分鐘 30A） 100V（連續 3A，5 分鐘 6A，1 分鐘 10A） 240V（連續 1A，5 分鐘 2A，1 分鐘 3A） 240Vdc（連續 1A，5 分鐘 2A，1 分鐘 3A）
開路電壓	10V：10.5V 35V：36V 100V：108V 240V：276V
負載電壓	10V@100A：8.7V 35V@30A：32V 100V@10A：99V 240V@3A：259V
電流限制模式
量程	10V（短時 10A，連續 3A，5 分鐘 6A，2 分鐘 10A） 35V（短時 3A，連續 1A，5 分鐘 2A，2 分鐘 3A） 100V（短時 1A，連續 0.3A，5 分鐘 0.6A，2 分鐘 1A） 240V（短時 0.3A，連續 0.1A，5 分鐘 0.2A，2 分鐘 0.3A）
開路電壓	10V：8.6V 35V：29V 100V：88V 240V：224V
負載電壓	10V@5A：5V 35V@2A：13V 100V@0.6A：40V 240V@0.2A：130V
輔助輸出
直流穩壓輸出	24V/48V/60V（1.0A） 110V/220V（0.23A）
固定交流輸出	110Vac（300mA）
測量參數
量程	2.000A、10.00A、20.00A、100.0A
分辨率	0.001A（2.000A），0.01A（10.00A/20.00A），0.1A（100.0A）
脫扣電流	2.2A（2.000A），11A（10.00A），22A（20.00A），110A（100.0A）
精度	±0.5%rdg±5d
采集時間	20ms
計時系統
范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1/10/100ms
精度	±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式）
觸點輸入	開路電壓 24V，短路電流 20mA，自動檢測常開 / 常閉，支持 24-240Vdc 觸發
操作模式	內部啟動、單觸點、雙觸點、電流操作、脈沖（200ms）
電源要求	自動選擇 115/230V±10%，50/60Hz，單相，*大 1200VA
保護與安全	CE 認證，符合 BSEN61010 標準過流 / 占空比 / 熱保護，電流限制，保險絲保護
尺寸與重量	尺寸：560×456×265mm 重量：23.9kg
配件
標準配件	操作手冊、USB 存儲設備、輸出引線組、電源線、備用保險絲
引線組規格	2×5m 25mm2 100A 引線（M10 環形端子） 2×5m、2×0.5m 2.5mm2 25A 引線（4mm 插頭） 1×5m 2 芯 0.75mm 引線（4mm 插頭）
可選配件	USB 鍵盤、100ADM-F 濾波器、RB10 電阻箱、按鈕引線
