意大利ISA DRTS 33三相繼電器測試儀由愛儀器儀表網代理，本產品用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

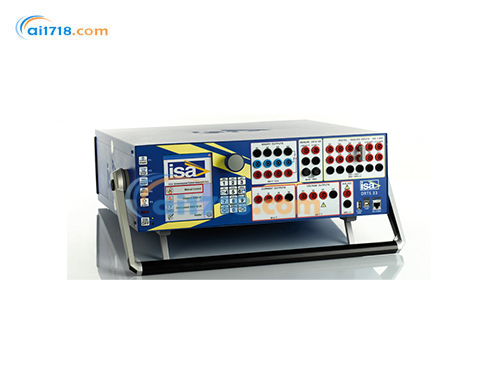

DRTS 33三相繼電器測試儀產品簡介：
?DRTS 33三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。

DRTS 33三相繼電器測試儀產品特點：

DRTS 33 是適用于繼電器、電表、傳感器和電能質量表的新一代先進測試設備。

• 可測試所有類型的繼電器技術：機電式、固態、數字式以及符合 IEC61850 標準的繼電器。
• 彩色顯示屏手動控制。
• 同時提供：3 路電流、3 路電壓以及 1 路電池模擬器輸出。
• 大電流輸出：3 路 ×32A，1 路 ×96A。
• 高功率輸出：3 路 ×420VA，1 路 ×1000VA。
• 高精度輸出：精度優于 0.05%。
• 具備 IEC 61850 協議接口。
• 配有 USB 和以太網接口。
• 支持筆驅接口。
• 內置 GPS 和 IRIG-B 接口，用于端到端測試。
• 配備先進的測試和數據管理軟件 TDMS。
• 擁有主要制造商生產的繼電器完整庫。
• 具備*高的質量、安全性和可靠性。

DRTS 33規格說明

DRTS 33 是 ISA 制造的前沿、功能強大且精度極高的繼電器、（0.1 級）電表和傳感器測試設備。該測試設備可通過本地控制或 PC 控制，利用多種 DSP 技術生成高精度（精度達 0.05%）信號。
有四種硬件配置可供選擇：

• DRTS 66：配備 6 路電流、6 路電壓發生器以及 1 路電池模擬器。
• DRTS 64：配備 6 路電流、4 路電壓發生器以及 1 路電池模擬器。
• DRTS 34：配備 3 路電流、4 路電壓發生器以及 1 路電池模擬器。
• DRTS 33：配備 3 路電流、3 路電壓發生器以及 1 路電池模擬器。

其強大的電流輸出（3 路 ×32A，420VA）和電壓輸出（3 路 ×300V，100VA）能夠測試任何類型的繼電器，包括機電式繼電器。該測試設備集成了 IEC 61850 協議接口，用于基于以太網的變電站通信協議測試?yán)^電器。

DRTS 33應用

DRTS 33 可測試以下所有繼電器：

DRTS 33操作界面

DRTS 33 可通過大型彩色圖形顯示屏、旋轉選擇器、小鍵盤和功能鍵在前面板直接操作。兩個 PC 接口（USB 和以太網）可通過先進的測試軟件 TDMS 控制測試設備。它還可通過可選的本地觸摸控制（觸摸屏）模塊進行操作，該模塊可與測試設備連接或分離使用。

DRTS 33本地控制

手動測試設置
手動模式 +F1？
設置 測試狀態
測試類型 單次 預故障
斜坡 二進制 輸入輸出
增量
周期類型
○故障
拖曳 預故障 - 零
時間 T *大值 3.009 預故障 - 預故障 - 零
斷路器延遲 0.00s 故障。預故障
負載測試 保存結果
停止 重置 退出

距離繼電器測試設置

距離 ANSI 21 +F1？
設置 測試圖形 狀態
單次 自動 Z-t 驗證
1,000Ω 80.0
R 0.174 0.985
t 預定時器設置 t *大值 斷路器延遲 故障類型 L1
0.0 10.0 預故障 - 預
# 類型 測試匯總結果
單次 L1Z = 1.0000hm，80.0 (0.174,0.985)
開始 重置

過流繼電器測試結果

過流 ANSI 50 - 51 +F1？
設置 測試圖形 狀態
預故障 額定電流 *大電流 5.000A 5.000A 生成預故障 施加電壓
頻率 額定值 50.000Hz 二進制 輸入輸出
直流電壓 110.0V 額定特性
方向 50 - 51 時間誤差*大值 % n ab 5.0 10ms
電流誤差
*大值 % 5.0
負載測試 保存結果

停止 重置 退出

技術規格

電流發生器

DRTS 33

輸出功率

典型值

精度

典型值：讀數的 ±0.02%± 量程的 0.01%
保證值：讀數的 ±0.04%± 量程的 0.01%

失真度

典型值：0.05%
保證值：0.15%

分辨率

32A 時為 0.1mA

連接方式

4mm 香蕉插座

電壓發生器

DRTS 33

量程

12.5V 和 300V

輸出功率

典型值

• 一路電壓輸出可通過軟件選擇為獨立電壓輸出，或通過軟件選擇輸出為： 或 （加粗部分表示矢量和）。

精度

典型值：讀數的 ±0.025%± 量程的 0.01%
保證值：讀數的 ±0.06%± 量程的 0.015%

失真度

典型值：0.015%
保證值：0.03%

分辨率

12.5V 時為 0.4mV；300V 時為 10mV

連接方式

4mm 香蕉插座

其他發生器特性

輸出頻率
電流和電壓輸出頻率為 0 至 1000Hz。對于電壓，在 60V 時為 3kHz，在 100V 時為 2kHz ，在 300V 時為 700Hz。
瞬態頻率范圍為 0 至 5000Hz。
所有輸出上可設置 12 種不同的頻率。
*大頻率誤差：0.5ppm，分辨率：<5μHz。
相角
范圍：-360°… +360°
分辨率：0.001°
在 50/60Hz 時，電壓和電流的精度：典型值 0.01°，保證值 0.02°

電池模擬器

0…260V DC / 1A
功率：50W 或 1A。精度：2%。
連接方式：4mm 香蕉插座。

低電平信號輸出（代碼 87170 包含此選項）

• 輸出數量：6 個。
• 全量程電壓輸出：7.26Vrms。
• 輸出電流：*大 5mA。
• 分辨率：0.43mV。
• 精度：典型值 0.015%；保證值 0.05%。
• 頻率帶寬：直流至 20kHz。
• 連接方式：后部多極連接器。

二進制輸入

• 輸入數量：12 個輸入。
• 電氣隔離：分為六組，每組兩個輸入，六個公共點相互隔離。
• 輸入特性：無源或帶電壓，直流 4.5 至 300V（交流 24 至 230V）。若配備 Transcope 選項，*大電壓為直流 600V（交流 425V）?？蛇x擇輸入類型：干接點；5V；24V；48V；100V。
• 觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立）。
• 定時器范圍：無限。
• 定時器分辨率：0.01ms。
• 定時器精度：測量值的 0.001%±0.1ms。
• 采樣率：*高 10kHz；配備 Transcope 選項時*高 50kHz。
• 連接方式：4mm 香蕉插座。

計數器輸入

• 輸入數量：2 個。
• 脈沖頻率范圍：0 至 100kHz。
• 連接方式：4mm 香蕉插座。

二進制輸出繼電器

• 二進制輸出數量：4 個，常開和常閉。
• 類型：無源定時繼電器。
• 電阻負載下的觸點特性：
  • 交流：300V；8A；2400VA。
  • 直流：300V；8A；50W。
  • 可編程延時：0 至 999,999.999s。
  • 連接方式：4mm 安全香蕉插座。

二進制輸出晶體管（代碼 87170 包含此選項）

• 數量：4 個。
• 類型：晶體管，集電極開路輸出，干接點，連接到專用連接器。
• 輸出特性：24V，5mA。
• 短路保護：保護高于 24V 的電壓。
• 可編程延時：0 至 999,999.999s。
• 相對于測試開始的定時精度：50μs。
• 連接方式：后部多極連接器。

模擬直流測量輸入

• 直流電流測量輸入
  • 測量范圍：±20mA 和 ±5mA。
  • 直流精度（20mA 時）：讀數的 ±0.02%± 量程的 0.01%。
  • 直流精度（5mA 時）：讀數的 ±0.05%± 量程的 0.02%。
  • 連接方式：4mm 香蕉插座。
• 直流電壓測量輸入
  • 測量范圍：±10V。
  • 直流精度：讀數的 ±0.02%± 量程的 0.01%。
  • 連接方式：4mm 香蕉插座。

注：所有規格參數在 25°C±2°C 環境下適用。交流規格參數適用于正弦波形且頻率在 48 至 62Hz 之間。溫度漂移：±0.01%/°C。在 115V 交流電源下，電流輸出會降額。

接口連接

• 接口類型：USB、以太網、IEC 61850、IRIG-B。
• USB 接口特性：
  • 傳輸速率：*低 3 倍。
  • 接口電纜：2 米，包含在內。
• 以太網接口特性：
  • 連接器類型：RJ-45。
  • 接口電纜：2 米，包含在內。
• IEC61850 接口特性（可選）：
  • 連接器類型：RJ-45。
  • 接口電纜：2 米，包含在內。
• IRIG-B 連接特性（可選）：
  • 光纖連接器，ST 型。

內部存儲器

256Mb 內部存儲器，可在測試設備中存儲約 2000 個測試結果。

筆驅接口

可用于保存和調用本地測試設置及結果。

顯示屏 - 鍵盤 - 功能鍵 - 編碼器

• 一個編碼器：數字旋轉開關。
• 一個鍵盤：12 鍵。
• 五個功能鍵。
• 顯示屏：256 色，LED 類型，圖形分辨率 320×240 像素；尺寸 5.7 英寸。

電源

• 市電電源：85 至 264V 交流，正弦波，單相。
• 頻率：45 至 65Hz。
• 功耗：
  • 待機：小于 150W。
  • *大負載（115V 電源）：1600W。
  • *大負載（230V 電源）：2700W。
• 連接方式：標準 16A 交流插座。

重量和尺寸

• 重量：18kg（39 磅）。
• 不帶把手的尺寸：高 150× 寬 466× 深 423mm（5.9×18.3×16.9 英寸）。

隨機附件

• 防護攜帶包。
• 測試線組：12 根電纜。
• 電源線。
• 接地連接電纜。
• USB 和以太網電纜。
• 操作和維護手冊。

適用標準

• 電磁兼容性：指令 2004/108/EC。適用標準：EN61326:2006。
• 低電壓：指令 2006/95/EC（符合 CE 標準）。對于 I 類儀器、污染等級 2、安裝類別 II，適用標準：CEI EN 61010-1。
• 工作溫度：0 - 55°C。
• 存儲溫度：-25°C 至 70°C。
• 相對濕度：5 - 95%，無內部冷凝。
• 海拔高度：<2000 米。
• 也適用于外部放大器 AMI 332 和 AMI 632。

可選配件

外部放大器

• AMI 332 - 三相電流放大器 3×32A：三相電流放大器 AMI 332 是 DRTS 33 的附加設備。此選項需要 DRTS 33 上的 IRIG-B 連接和輸出擴展模塊，它包含三個 32A 的電流發生器。與 DRTS 33 配合使用時，具有以下特點：
• 可同時控制 6 路 32A 的電流，用于測試雙二次繞組變壓器保護繼電器。
• 提供每相 64A 的三相發生器。
• 提供 96A 的單相發生器。



• 電流發生器	功率
  1.0 - 32A，交流	3×430 VA，在 32A 交流時
  1.0 - 64A，交流	1×1000 VA，在 64A 交流時




AMI 332 技術規格

• 精度：典型值為讀數的 0.02%± 量程的 0.01%；保證值為讀數的 0.04%± 量程的 0.01%。
• 失真度：典型值 0.05% - 保證值 0.15%。
• 分辨率：1mA。
• 連接方式：4mm 香蕉插座。
• AMI 632 - 六相電流放大器 6×32A：六相電流放大器 AMI 632 是 DRTS 33 的附加設備。此選項需要 DRTS 33 上的 IRIG-B 連接和輸出擴展模塊，它包含六個 32A 的電流發生器。與 DRTS 33 配合使用時，具有以下特點：
  • 可同時控制 9 路 32A 的電流，用于測試三繞組變壓器差動保護繼電器。
  • 提供每相 32A 的六相發生器。
  • 提供每相 64A 的三相發生器。
  • 提供 128A 的單相輸出。


    電流發生器	功率
    6×0 - 32A（交流）	6×430VA（在 32A 交流時）
    3×0 - 64A（交流）	3×860VA（在 64A 交流時）
    1×0 - 128A（交流）	1×1000VA（在 64A 交流時）




AMI 632 技術規格

• 精度：典型值為讀數的 0.02%± 量程的 0.01%；保證值為讀數的 0.04%± 量程的 0.01%。
• 失真度：典型值 0.05%；保證值 0.15%。
• 分辨率：1mA。
• 連接方式：4mm 香蕉插座。

AMI 332 和 AMI 632 的電源

• 主電源：85V 至 264V 交流，正弦波，單相
• 頻率：45 - 65Hz
• 功耗：
  • 靜止時：小于 150W
  • *大負載（115V 電源）：800W
  • *大負載（230V 電源）：1500W

隨附配件

防護攜帶包、電源電纜、測試引線套件和連接到 DRTS 33 的連接電纜

DRTS 33

IN2 - CDG 額定 1A 高負載繼電器電流增強器

IN2 - CDG 選件包括一組三個電流互感器，具有以下特性：

• 一次側：12.5A 和 15A
• 二次側：0.5A；1A；2.5A；5A。額定功率：100VA。
• 電流比誤差：0.2%
• 外殼：塑料
  對于 CDG 繼電器的單相測試，通過將電流輸出串聯連接，可獲得上述功率的三倍。

HPB 600 和 HPB 400 電流增強器

這些選件旨在測試?yán)鲜綑C(jī)電式過流繼電器，特別是額定電流為 1A 的繼電器。其功率輸出很高，甚至可以測試額定電流小于 1A 的繼電器。
HPB 400 的其他特性：

• 一次電流：32A
• 二次電流：20A、4A、1A
  HPB 600 的其他特性：
• 一次電流：2×32A
• 二次電流：20A、10A、4A、1A
  這兩個選件的共同特性：
• 精度：半負載時為 0.5%；滿負載時為 1%
• 連接方式：一次側有兩個安全插座；二次側有四個安全插座

Transcope：模擬 / 數字記錄和測量功能

測試裝置可選擇配備此功能，以測量和記錄以下內容：

• 10 個電壓或電流（使用夾子或外部分流器），交直流測量和記錄
• 相角、功率表、頻率、諧波測量儀、電能質量測量儀
• 示波器功能
• 事件順序記錄器（*多 10 個數字輸入）
• 故障記錄功能
  輸入特性：
• 五個獨立的輸入電路組，每組兩個輸入電路
• 輸入范圍：100mV；1V；10V；100V；600V
• 輸入阻抗：500 千歐，50 皮法
• 測量精度：典型值 ±0.06%；保證值 ±0.15%
• 采樣頻率：5kHz、10kHz、20kHz、50kHz，軟件選擇
• 總緩沖區大?。? 兆字節
• *大記錄時長：
  • 在 5kHz 時：1 個輸入通道為 6 分鐘 / 10 個輸入通道為 40 秒
  • 在 50kHz 時：1 個輸入通道為 40 秒 / 10 個輸入通道為 4 秒
• 連接方式：4mm 香蕉插座
  此選件需在訂購時注明。

內部 GPS 同步器

GPS 同步器是一個內部模塊，可使兩臺 DRTS 33 或其他測試裝置的測試啟動同步。
相對于標稱值的*大定時誤差：±1 微秒
該選件包括：

• 天線
• 一根 20 米長的天線延長電纜
  此選件需在訂購時注明。

外部 GPS 同步器

GPS 同步器是一個外部模塊，可使兩臺 DRTS 33 的測試啟動同步。特點：

• 1 個用于同步的 0 - 24V 直流數字輸出
• 1 個用于設置以下脈沖間隔的選擇器：5 秒；10 秒；20 秒；30 秒；40 秒；60 秒
• 相對于標稱值的*大定時誤差：2 微秒
• 指示燈用于確認：電源接通；鎖定；脈沖可用
• 1 個啟動和停止按鈕
• 電源：110/220V 交流
  該選件包括：
• 天線
• 一根 20 米長的天線延長電纜
• 兩根 2 米長的紅黑電纜，帶香蕉插頭，用于連接到測試裝置的跳閘輸入
• 電源線
• 重量：1.7 千克
• 尺寸：150（寬）×100（高）×240（深）毫米
• 外殼：鋁制

SH 2003 電表通用掃描頭

SH 2003 是一種便于測試電表的掃描頭。它是一種通用掃描頭，因?yàn)樗瓤梢杂糜?LED 脈沖式電子電表，也可以用于費拉里轉盤式電表。
對于轉盤式電表，傳感器使用綠色光束，可優化對任何類型標記的識別。
對于 LED 識別，適用以下規格：

• 脈沖持續時間：大于 60 微秒
• 脈沖頻率：小于 500 赫茲
• 占空比：50%
• 光波長：500 至 960 納米（紅色）
  該選件包括：
• 一個用于將掃描頭固定在電表前方的支架
• 一根 2 米長的從掃描頭到 DRTS 33 的電纜
• 一個用于為掃描頭供電的 220V 交流電源變壓器

IEC 61850 接口 - IEC 61850 - 8

標準 IEC61850 描述了變電站中設備的通信。來自連接到變電站網絡的設備的 IEC61850 消息也稱為 GOOSE。GOOSE 消息描述了變電站網絡上的二進制狀態信號，也用于繼電器跳閘。
對于 IEC61850 變電站內的繼電器測試應用，需要訪問這些數據。ISA 自動繼電器測試裝置 DRTS 33 具備這一新功能。
通過專用硬件和 TDMS 軟件，ISA DRTS 33 可以通過處理 IEC61850 消息來擴展其測試能力。DRTS 33 的 IEC61850 接口選件是基于以太網的變電站通信協議進行繼電器測試所必需的。IEC61850 接口安裝在 DRTS 33 的前面板上。此選件需在訂購時注明。

PLCK 極性檢查模塊

檢查電流互感器（CT）和電壓互感器（VT）與保護繼電器的正確連接是一個問題，因?yàn)槔^電器可能距離變壓器數百米遠。PLCK 輕松解決了這個問題。當啟動此測試時，DRTS 33 會生成一種特殊的非正弦波形，并注入連接電纜中。通過在繼電器處連接即可輕松進行極性檢查。PLCK 有兩個指示燈：綠色和紅色。極性正確時綠燈亮起；極性錯誤時紅燈亮起。

可選本地觸摸控制

通過可選的本地觸摸控制，可使用堅固的觸摸屏和手動控制軟件應用輕松控制設備。本地觸摸控制可以與測試裝置連接使用，也可以分離使用。
當與測試裝置連接使用時，堅固的本地觸摸控制通過一個堅固的鉸接模塊固定在測試設備上。如果從測試裝置上分離，本地觸摸控制單元可以像一個堅固的平板電腦觸摸屏控制器一樣輕松操作。

IEC 61850 - 9 - 2

IEC 61850 - 9 選件允許在系統總線上生成測量消息。該選件和相關軟件提供以下功能：

• 在系統總線上注入與 CT 和 VT 測量值對應的采樣值
• 如上述所述，通過生成采樣值并監測繼電器跳閘來測試連接到系統總線的繼電器
  連接通過安裝在測試裝置后部的光纖連接器進行。此選件需在訂購時注明。

繼電器連接電纜套件

此選件可添加到基本電纜套件中，以實現與測試裝置所有插座的連接。它還包括 20 個用于端子排連接的適配器和 3 個用于并聯電流輸出的跳線。

運輸箱

有三種選擇：

• 重型塑料運輸箱（探索者型）
• 重型運輸箱
• 軟質攜帶包

可選測試電纜套件

• 標準測試電纜套件
• 重型塑料運輸箱（探索者型）
• 重型運輸箱

訂購信息
