?鐵芯移位
一次SFRA測試*能檢測出其他 設備需要多重檢測才能發現的繞組問題，或其他方法完 全檢測不到的繞組問題。SFRA是一種快速而且成本低 廉的評估變壓器是否損壞或是否能夠重新安全投運的方 法。如果發現問題，測試結果*能成為非常有價值信 息，為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線，在發生故障時*會成為 一項有價值的投資，因?yàn)檫@時候*可以對故障進行簡單 和可靠的判斷。
FRAX150掃頻響應分析儀的分析結果和軟件 ：

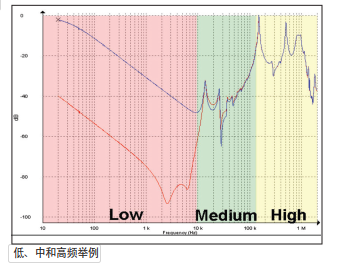

一般地，繞組短路、磁化和其他與鐵芯有關的問題， 在*低頻率下會改變曲線的形狀。中頻表明線圈軸向 或徑向的移動，高頻則揭示了線圈間以及它們與套管 和分接開關抽頭間的接線存在的問題。

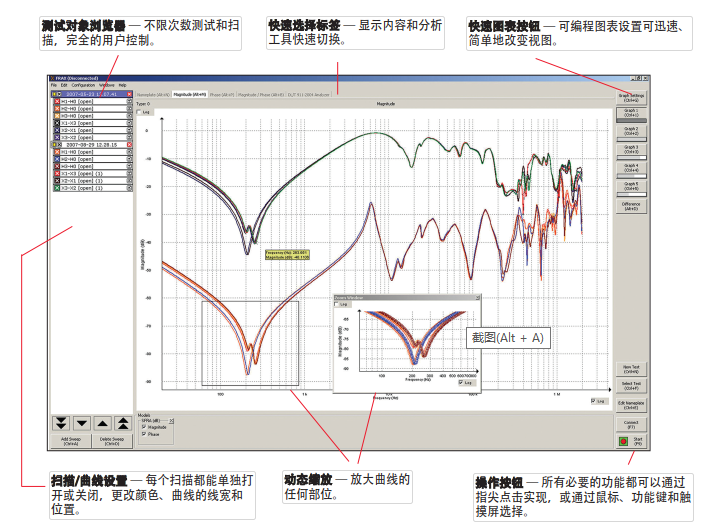

FRAX150的軟件提供了很多高效數據分析的特性?？梢酝瑫r(shí)打開無限個測試數據，用戶可以從中挑選任意條掃 描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或?qū)Ъ{ —頻率的形式顯示出來，已便對特定型號的變壓器進行 確切分析。
?運用振幅和頻移比較算法自動分析比較兩曲線，讓用戶知道差別是嚴重

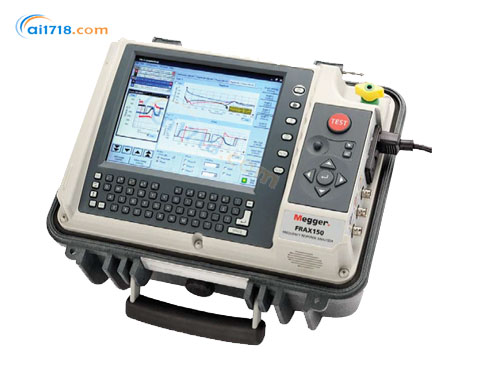

FRAX150掃頻響應分析儀帶有內置電腦 ：

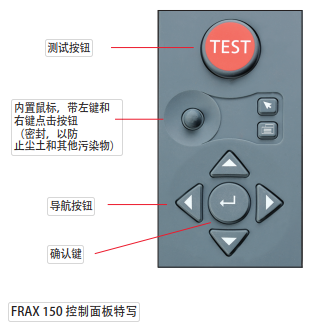

FRAX150的內置電腦具有高對比度和強大的背光屏， 可在陽光直射下工作。通過內置的操縱桿或使用外置 USB鼠標可以控制光標，內置的鍵盤可以方便地進行 信息輸入。所有數據都存儲在內置的硬盤上，這些數據可以使用 U盤移動到任何其他計算機。
FRAX系列訂購信息
| 產品 / 配件項目 | 產品型號 / 貨號 |
|---|---|
| FRAX-101 | - |
| 含配件，18 米（60 英尺）電纜組 | AC-19090 |
| 含配件，9 米（30 英尺）電纜組 | AC-19092 |
| 含配件及電池，18 米電纜組 | AC-19091 |
| 含配件及電池，9 米電纜組 | AC-19093 |
| FRAX-99 | - |
| 含配件，18 米電纜組 | AC-29092 |
| 含配件，9 米電纜組 | AC-29090 |
| 含配件及電池，18 米電纜組 | AC-29096 |
| 含配件及電池，9 米電纜組 | AC-29095 |
| FRAX-150 | - |
| 含配件，18 米電纜組 | AC-39090 |
| 含配件，9 米電纜組 | AC-39092 |

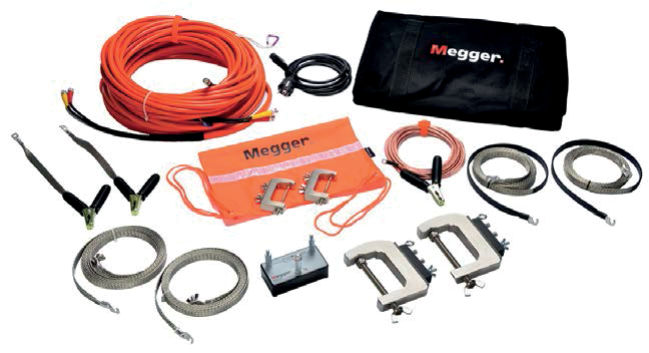

| 所有型號均包含的配件 | - |
| 發生器電纜 | - |
| 測量電纜 | - |
| 4 套 3 米（10 英尺）接地編織線組 | - |
| 2 套 0.3 米（1 英尺）帶夾具編織線 | - |
| 2 個 C 型夾具（套管連接器夾具） | - |
| 2 個 G 型夾具（接地夾具） | - |
| 現場測試箱 FTB101 | - |
| 5 米（15 英尺）接地電纜 | - |
| 電源電纜 | - |
| 適用于 Windows 系統的 FRAX 軟件 | - |
| 用戶手冊 | - |
| FRAX 99 額外包含的配件 | - |
| 交直流適配器 | - |
| 輕型運輸箱 | - |
| （配件用）帆布手提袋 | - |
| USB 電纜 | - |
| FRAX 101 額外包含的配件 | - |
| 交直流適配器 | - |
| 運輸箱 | - |
| 藍牙適配器 | - |
| USB 電纜 | - |
| FRAX 150 額外包含的配件 | - |
| （配件用）帆布手提袋 | - |
| 可選配件 | - |
| 校準套件 | AC-90020 |
| FRAX 演示箱 FDB 101 | AC-90050 |
| FRAX 發生器及參考電纜，9 米（30 英尺） | GC-30040 |
| FRAX 發生器及參考電纜，18 米（60 英尺） | GC-30042 |
| FRAX 測量電纜，9 米（30 英尺） | GC-30050 |
| FRAX 測量電纜，18 米（60 英尺） | GC-30052 |
| C 型夾具 | GC-80010 |
| E 型夾具（單手握式夾具） | GC-80030 |
FRAX150掃頻響應分析儀規格
| 參數類別 | 具體參數 | FRAX 99 | FRAX 101 | FRAX 150 | 備注 |
|---|---|---|---|---|---|
| 環境要求 | 應用領域 | 適用于中高壓變電站及工業環境 | 適用于中高壓變電站及工業環境 | 適用于中高壓變電站及工業環境 | - |
| 工作溫度 | -20°C 至 + 55°C（-4°F 至 + 131°F） | -20°C 至 + 55°C（-4°F 至 + 131°F） | -5°C 至 + 50°C（23°F 至 + 122°F） | - | |
| 儲存溫度 | -30°C 至 70°C（-22°F 至 + 158°F） | -30°C 至 70°C（-22°F 至 + 158°F） | -30°C 至 70°C（-22°F 至 + 158°F） | 三者相同 | |
| 濕度 | <95% 相對濕度，無冷凝 | <95% 相對濕度，無冷凝 | <95% 相對濕度，無冷凝 | 三者相同 | |
| CE 認證 | 符合 EMC 2004/108/EC、LVD 2006/95/EC 標準 | 符合 EMC 2004/108/EC、LVD 2006/95/EC 標準 | 符合 EMC 2004/108/EC、LVD 2006/95/EC 標準 | 三者相同 | |
| 電源規格 | 直流電源 | 11-16 V DC | 11-16 V DC | 11-16 V DC | 三者相同 |
| 交流電源 | 90-264 V AC，47-63 Hz | 90-264 V AC，47-63 Hz | 90-264 V AC，47-63 Hz | 三者相同 | |
| 內置電池（可選） | 24 Wh/2.2 Ah | 49 Wh/4.4 Ah | 無 | 電池僅 FRAX 99 和 FRAX 101 可選，且為可充電鋰離子電池，僅可由授權服務中心更換 | |
| 尺寸規格 | 儀器尺寸 | 300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸） | 300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸） | 410×340×205 毫米（16.1 英寸 ×13.4 英寸 ×8 英寸） | - |
| 運輸箱尺寸 | 520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸） | 520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸） | 無 | FRAX 150 無運輸箱 | |
| 重量規格 | 儀器重量 | 1.4 千克（3.1 磅） | 1.95 千克（4.29 磅，含電池） | 8.5 千克（18.7 磅） | - |
| 箱子及配件重量 | 12 千克（26 磅） | 15 千克（33 磅） | 配件 10 千克（22 磅） | - | |
| 測量部分 | 測試方法 | 掃頻法（SFRA） | 掃頻法（SFRA） | 掃頻法（SFRA） | 三者相同 |
| 頻率范圍 | 0.1 赫茲 - 25 兆赫茲，用戶可選 | 0.1 赫茲 - 25 兆赫茲，用戶可選 | 0.1 赫茲 - 25 兆赫茲，用戶可選 | 三者相同 | |
| 頻率分辨率 | 0.01% | 0.01% | 0.01% | 三者相同 | |
| 頻率精度（測量誤差） | 0.01% | 0.01% | 0.01% | 三者相同 | |
| 電平分辨率 | 0.001 分貝 | 0.001 分貝 | 0.001 分貝 | 三者相同 | |
| 點數 | 默認 1046 點，*多 32000 點，用戶可選 | 默認 1046 點，*多 32000 點，用戶可選 | 默認 1046 點，*多 32000 點，用戶可選 | 三者相同 | |
| 測量時間 | 默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲） | 默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲） | 默認 64 秒，快速設置 37 秒（20 赫茲 - 2 兆赫茲） | 三者相同 | |
| 點間距 | 對數、線性或兩者兼具 | 對數、線性或兩者兼具 | 對數、線性或兩者兼具 | 三者相同 | |
| 掃頻設置 | 可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合 | 可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合 | 可針對用戶定義的頻段進行單獨設置，支持線性、對數刻度或兩者組合 | 三者相同 | |
| 內部噪聲水平（20 赫茲 - 2 兆赫茲平均） | < -120 分貝 | < -140 分貝 | < -140 分貝 | - | |
| 動態范圍 2 | >130 分貝 | >150 分貝 | >150 分貝 | 動態范圍定義為從 + 10 分貝到設備內部噪聲的范圍 | |
| 測量偏差 | +10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±1 分貝 | +10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±0.5 分貝 | +10 分貝至 - 40 分貝時 ±0.1 分貝；-41 分貝至 - 100 分貝時 ±0.5 分貝 | - | |
| 中頻帶寬 | 用戶可選，默認 < 10% | 用戶可選，默認 < 10% | 用戶可選，默認 < 10% | 三者相同 | |
| 接口規格 | USB 接口 | 有 | 有 | 4 個 A 型，1 個 B 型 | - |
| 藍牙 | 無 | 有 | 無 | - | |
| 適用軟件 | 適用于 Windows 7/8/10/11 的 FRAX 軟件 | 適用于 Windows 7/8/10/11 的 FRAX 軟件 | 適用于 Windows 7/8/10/11 的 FRAX 軟件 | 三者相同 | |
| 標準合規 | 符合標準 / 指南 | 符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議 | 符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議 | 符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他國際標準和建議 | 三者相同 |
| 接地環路檢測 | 無 | 有 | 有 | - | |
| 通道規格 | 通道數（輸出） | 1 | 1 | 1 | 三者相同 |
| 合規電壓 | 20 V 峰峰值 | 0.20-24 V 峰峰值 | 0.20-24 V 峰峰值 | - | |
| 50Ω 負載下施加電壓 | - | 0.1-12 V 峰峰值 | 0.1-12 V 峰峰值 | - | |
| 輸出阻抗 | - | 50Ω | - | - | |
| 保護功能 | - | 短路保護 | - | - | |
| 掃頻方向 | - | 從低到高或從高到低 | - | - | |
| 模擬輸入通道數 | - | 2 | - | - | |
| 采樣方式（模擬輸入） | - | 同步采樣 | - | - | |
| 模擬輸入頻率范圍 | - | 0.1 赫茲 - 25 兆赫茲 | - | - | |
| 模擬輸入阻抗 | - | 50Ω | - | - | |
| 采樣率（模擬輸入） | - | 100 MS/s | - | - | |
| 分析與數據管理 | 分析功能 | 支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析 | 支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析 | 支持符合 DL/T 911 和 NCEPRI 標準的互相關分析，也支持自定義分析；可進行幅度差分析 | 三者相同 |
| 數據導入格式 | 支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式 | 支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式 | 支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式 | 三者相同 | |
| 數據導出格式 | 支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式 | 支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式 | 支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式 | 三者相同 | |
| 內置電腦 | 無 | 無 | 有 | - | |
| 操作系統 | - | - | Windows 嵌入式系統 | - | |
| 觸摸屏 | - | - | 12 英寸 | - | |
| 存儲容量 | - | - | 內部存儲器可存 1000 條記錄，支持 USB 閃存盤外部存儲 | - | |
|

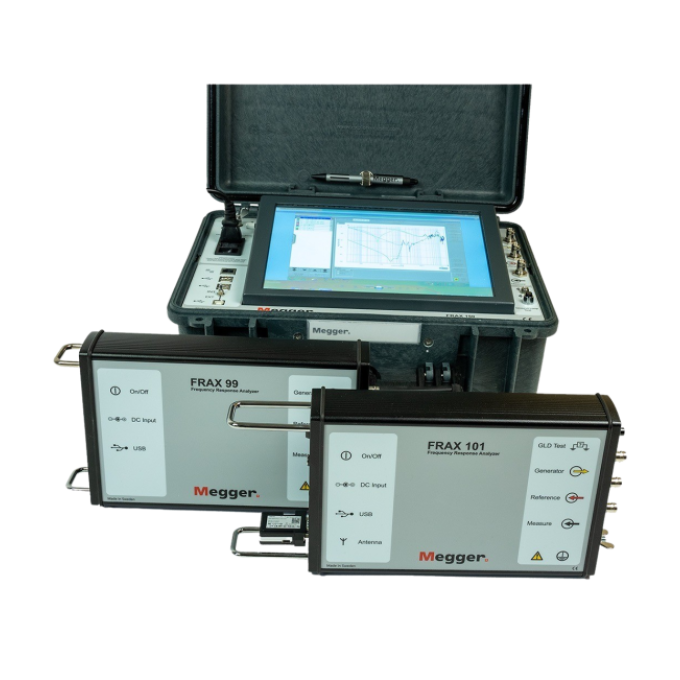

Megger FRAX101/FRAX99/FRAX150變壓器繞組變形測試儀文檔 |
|
|
|||

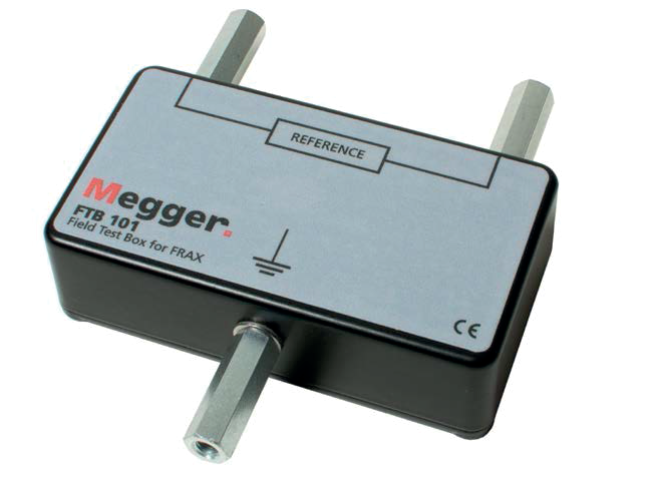

FTB101
一些國際標準推薦在進行FRA測試之前，首先使用一 個由制造商提供的已知響應結果的標準元件來確定測 試儀器和電纜是完好的。FRAX標配件包含了一個現 場校正盒FTB 101，使用戶在現場可以進行這項重要 的確認工作，確保測試結果可靠。

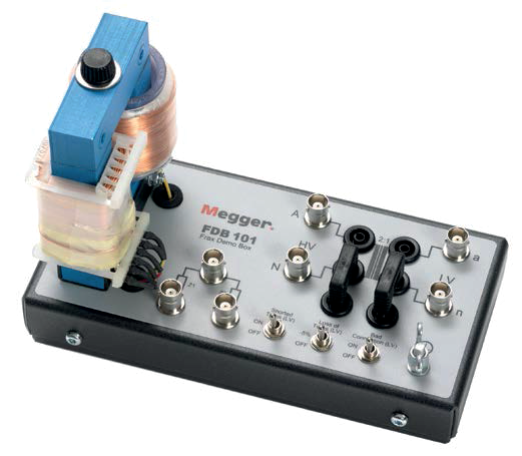

FRAX 的演示盒FDB101是一個變壓器套件，可用于室 內培訓和演示。它是一個小型單相變壓器，可以模擬 正常以及故障情況?？蛇M(jìn)行開路或短路測試，此設備 包含兩個測試阻抗，其中一個與FTB 101相同。
