德國GMC-Instruments　LMG95高精度功率分析儀

型號：LMG95高精度功率分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LMG95高精度功率分析儀由愛儀器儀表網代理，本產品高精度連續無間隙信號測量和處理、人性化的操作和顯示界面、用于高效率系統應用的高速數據傳輸接口。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

LMG LMG95高精度功率分析儀介紹

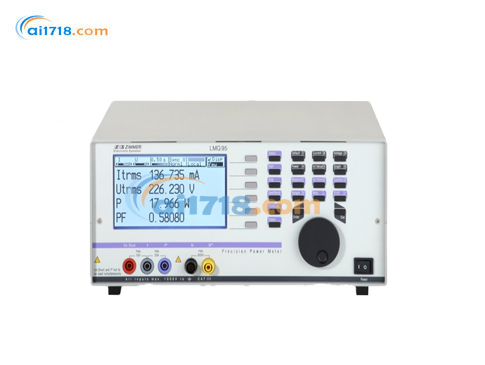

單相高精度功率分析儀LMG95是ZESZIMMER®公司LMG系列高精度功率測量?jī)x器中的突出產品。高精度連續無間隙信號測量和處理、人性化的操作和顯示界面、用于高效率系統應用的高速數據傳輸接口--這些都是LMG95的顯著特點 。

LMG LMG95高精度功率分析儀特點
基本精度：讀數的0.01% + 量程的0.02%
基本功率精度：讀數的0.015% + 量程的0.01%
精度頻率范圍：DC...500kHz
設備和部件在轉換或者調整操作時的分析
諧波和閃變符合EN61000-3-2/-3/-11/-12標準

全波形
在產品研發、質量保證和生產過程中需要進行的部件和設備的高精度功率測量很容易實現，不管電壓和電流是正弦波形還是失真波形、負載是否線性、電路是工作在離散、脈沖模式還是其他調制方式。與被測信號周期同步的擴展功能總是產生清晰而穩定的測量顯示和結果。

直接輸入*高到600V和20A
輸入通道相互隔離，直接輸入*高到電壓600V（峰值1600V），電流20A（浪涌電流峰值960A），使用分流器或者傳感器測量電流信號同樣準確，沒有誤差。

讀數的0.015% + 量程的0.01%
0.025%的基礎精度是同類產品中精度*高的，因此它可以用于作為電度表、功率計、功率測量傳感器和真有效值電壓電流表的參考標準儀器。

LMG LMG95高精度功率分析儀


測量不確定度的條件: 其他數據	1. 正弦的電壓和電流 2. 環境溫度 23 ± 3°C 3. 預熱1小時 4.功率范圍由電壓和電流范圍乘積決定，0 ≤ IλI ≤ 1, λ = P/S (功率因數) 5.12個月校準一次
內部時間誤差	±100ppm
頻率測量	0.05Hz...500kHz 讀數的±0.01% , 測量通道可以選擇
測量值計算與顯示顯示電壓、電流功率阻抗	顯示：采用測量量級的標準信號，顯示的位數(0...999999)，帶符號、小數點和單位。（例如 0.7385f.mA）可以同時顯示8個參數，通過預定義的或用戶自定義的采樣進行選擇。電壓、電流：具有數值(Tms)、峰值(min、max、ppi)、整流值、平均值、交流成分有效值。功率：有功功率(P)、無功功率(Q)、視在功率(S)、相角(θ)、功率因數(λ)。阻抗：總阻抗(Z)。用要求較高的實驗測量值。
取決于測量時間的累積值電度、電荷量日期和時間，測量時間可調節的參數	累積可觸發分、使用定時開始的時間、外部觸發或者通過計算機通訊接口連接。電度、電荷量：有功電感(EP)、無功電感(Eq)、視在電感(Es)、電荷值(Q)。時間日期：當前日期(日、月、年)、時間(小時、分鐘、秒鐘)、電池緩沖供電的實時時鐘、測量開始時間、測量運行時間。可調節的參數：分頻器、電流以及電壓傳感器的變化。
同步	同步是獲得被測信號的周期，可以是u(t)、i(t)、p(t)、u'(t)、P(t)信號的周期，每個信號都可以適應可選擇的濾波器，因此即使采用脈沖寬度調制信號(例如變頻器)和幅值調制信號(例如電子整流器)顯示出非常穩定。工頻電源或存儲器信號同步也是可以的。
示波功能	采樣值圖形顯示（信號的波形）。
繪圖功能	計算值的趨勢圖，例如有效值和功率。
CE-Harm諧波分析	電流和電壓40次諧波分析（包含DC成分總共41次），基波45Hz到65Hz，分析儀與EN61000-4-7標準一致，評估完全與EN61000-3-2/12標準一致。
HRM100諧波分析	電壓、電流和有功功率99次諧波分析（包含DC成分總共100次，*大1050kHz）基波頻率范圍0.1Hz到1.2kHz；用一個可調整的分頻器（1~50），可以將新的基波作為參考，例如來源定向諧波。
閃變測量（選件L95-O4）	閃變測量與EN61000-4-15標準一致，評估與EN61000-3-3/11標準一致。
內存擴展（選件L95-O11）	示波功能存儲于擴展到內存單元、電流、功率采樣值、采樣值通過通訊接口獲得。
瞬態-監控和存儲（選件L95-O5）	存儲和顯示系統圖形，分辨率10μs，包含內存擴展選件(L95-O11)，存儲深度為4百萬采樣值，可以選擇的是間隔0.05到60秒?？烧{(diào)整前觸發、不同角度及可能。
計算機接口(選件L95-O1)	接口：RS232和IEEE488.2，同一時間只能使用一個接口。控制：所有的功能都能被控制。數據輸出：所有的顯示數據都可以輸出，所有接口的數據格式都一樣，為SCPI指令集。傳輸速率 RS232：快115200波特，IEEE488.2：快1MB/s。
打印接口（包含在選件L95-O1中）	25針SUB-D插座并行計算機打印接口，用于打印設備、表格、圖形。
過程信號接口（選件L95-O3）	25針SUB-D插座： 4輔助物理量模塊輸入(16bit, ±10V) 4模擬輸出（16bit ±10V）各種測量值相繼作參數：在每個測量周期結束時刷新采樣信號（U、P）、與100kHz采樣頻率同步 4狀態信號數字輸入 4信號狀態和報*數字輸出 1頻率（0.1Hz~500kHz）和轉向輸入（如電機） 1電源輸出12V/50mA 輸入輸出組互隔離，與其他信號隔離（測試電壓500V）。
其他參數	外部同步/觸發：測量周期和累積時間外部的隔離接口，實際測量的狀態信號輸出。 RS232接口：用于安裝軟件、附件和進行儀器診斷。輔助電路輸出：+15V/0.4A和-15V/0.2A用于外部傳感器。外形尺寸：臺式，（寬）320mm x（高）147mm x（長）274mm，機柜84PU，3HU，（寬）274mm，約5.5kg。 │ 安全：EN61010-1，防護等級 1，過電壓class III。電磁兼容：EN61329-1，EN61000-3-2，EN61000-3-3。防護等級：IP20 低阻EN60529。操作溫度、儲藏溫度：5~40°C，-20~55°C。電源：90~250V，45~65Hz，約30W。
