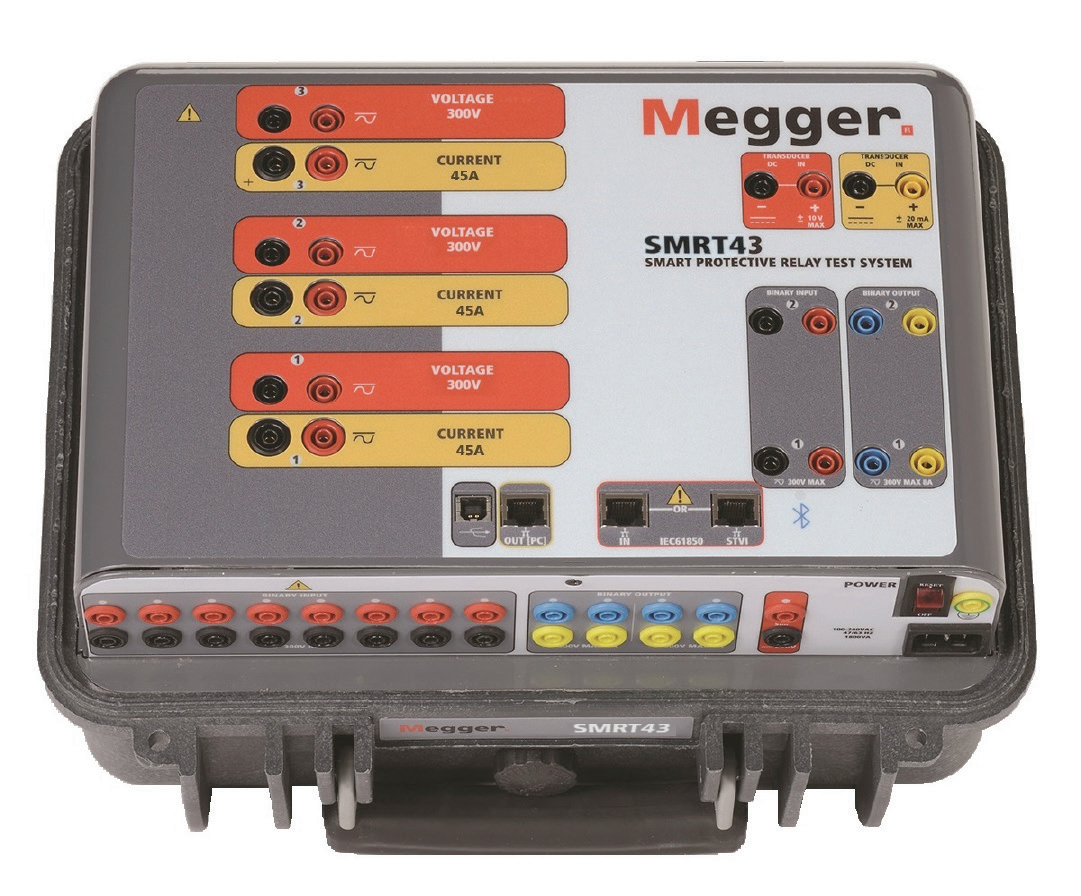

美國MEGGER　SMRT43繼電保護測試儀

型號：SMRT43繼電保護測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

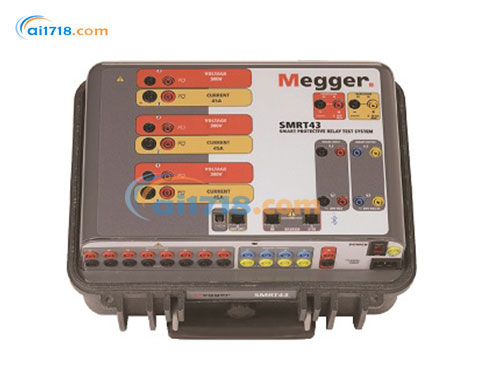

美國MEGGER SMRT43繼電保護測試儀由愛儀器儀表網代理，SMRT43是一款多功能、輕便的現場便攜式設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似的保護設備?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國MEGGER SMRT43多相繼保測試儀簡介：
?SMRT43是一款多功能、輕便的現場便攜式設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似的保護設備。
?SMRT43裝置可以通過內置觸摸屏用戶界面進行手動操作，或通過在PC上運行的 AVTS（*可視測試軟件）或 RTMS（繼電器測試管理軟件）完全使用電腦進行控制。
?SMRT43內置用戶界面被稱為智能觸摸屏界面?，是在全新RTMS軟件上運行的Megger第二代自動/半自動手動用戶界面。
?SMRT43配有可輕松讀取的全彩高分辨率的高清大尺寸 TFT LED觸摸顯示屏，可以顯示交流和直流電流值、交流和直流電壓值以及時間（秒或周期）等計量值。
?SMRT43根據所選的測試類型，也可能會顯示相角、頻率、電阻、電功率、VA或功率因數等其他值。

SMRT43多相繼電保護測試儀特點：
?小巧、耐用、輕便、強大
?有無電腦均可操作
?手動操作直觀方便，具有智能觸摸屏界面
?大電流和高功率輸出
?每相 (45 Amps/300 VA rms)
?具有4個電壓通道和3個電流通道
?動態、暫態和GPS衛星同步的端對端測試功能

?IEC 61850測試功能

SMRT43應用

測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，zui多 3 個通道。例如，帶有三個VIGEN 模塊的 SMRT43 提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。第 4 個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 30 Amps @ 200 VA rms 連續，而在短時間內高達 45 Amps @ 300 VA rms。對于測試?yán)^電器面板或機電繼電器，它具有從 4 到 30 安培的獨特平坦功率曲線，可確保始終為負載提供zui大的順從電壓。每相的zui大順從電壓為 50 伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。三個并聯電流可在 600 VA 時提供高達 12 安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 135 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA 的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。自動范圍變化是在運行中和負載下完成的。對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供zui大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。

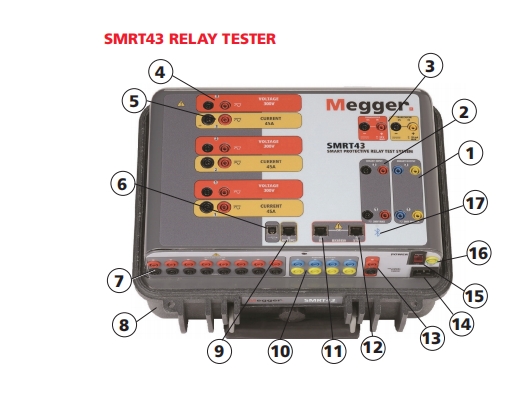

SMRT43繼電器測試儀

SMRT43

1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 300 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出: zui多 3 個通道 150 VA 時 300 V，可轉換為每相
120 VA 時 15 A 的電流。
5.電流輸出: zui多 3 個通道 45 安培，每相 300 VA。在 900
VA 單相時高達 135 安培。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。
以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 安培。開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 安培。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。

IEEE 設備編號對應的保護繼電器	SMRT43 單通道	SMRT43 雙通道	SMRT43 三通道
2 延時繼電器	-	-	-
21 單相距離繼電器	√	√	√
21 三相開口三角形距離繼電器	-	√	√
21 三相星形連接距離繼電器	-	-	√
24 電壓 / 頻率繼電器	√	√	√
25 同步繼電器	-	√	√
27/59 欠壓 / 過壓繼電器	√	√	√
32 單相定向功率繼電器	√	√	√
32 三相（開口三角形）定向功率繼電器	-	（√）	√
37/76 直流欠壓 / 過壓 / 過流繼電器	√	√	√
40 失磁繼電器	√	√	√
46 相平衡電流繼電器	√	√	√
46N 負序過流繼電器	√	√	√
47 （開口三角形）相序電壓繼電器	-	（√）	√
50 瞬時過流繼電器	*大 45 安培	*大 90 安培	*大 135 安培
51 延時過流繼電器	*大 30 安培	*大 60 安培	*大 90 安培
55 功率因數繼電器	√	√	√
60 （開口三角形）電壓 / 電流平衡繼電器	單相	（√）	√
67 定向過流繼電器	√	√	√
67N 接地定向過流繼電器	√	√	√
78 失步繼電器	√	√	√
79 重合閘繼電器	√	√	√
81 頻率繼電器	√	√	√
85 載波或?qū)б€繼電器	√	√	√
87 差動繼電器	√	√	√
91 （開口三角形）電壓定向繼電器	-	（√）	√
92 （開口三角形）電壓和功率定向繼電器	-	（√）	√
94 跳閘繼電器	√	√	√

SMRT43訂購信息

隨附軟件	零件號
帶有 RTMS 應用程序 CD 的 AVTS Basic	84978
軟件選項
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD	1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD	1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤	1002-102
描述	貨號
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。套管測試線，一根紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-174
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III的測試線一起使用。	684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測 試引線一起使用	1002-286

美國MEGGER SMRT43多相繼保測試儀規格
輸入電源	90 至 264 VAC，1?，50/60 Hz，1800 VA
輸出	所有輸出都不受線路電壓和頻率的突然變化的影響。所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。每個輸出 (VIGEN) 模塊由一個電壓放大器和一個電流放大器組成。電壓放大器可以轉換為電流源。因此，一個放大器模塊可用于測試單相電流差動繼電器，包括諧波抑制。
輸出電流源	帶有三個 VIGEN 模塊的 SMRT46 zui多可以提供六個電流源；三個高電流/高功率，以及三個可轉換電壓通道，提供低電流/高功率。每通道輸出電流和額定功率在 AC rms 值和峰值額定功率中指定。

每通道輸出
輸出電流	功率	zui大V
1 Ampere	15 VA	15.0 V rms 持續
4 Amperes	200 VA (282 峰值)	50.0 V rms 持續
15 Amperes	200 VA (282 峰值)	13.4. V rms 持續
30 Amperes	200 VA (282 峰值)	6.67 V rms 持續
45 Amperes	300 VA (424 峰值)	6.67 V rms 持續
DC	200 Watters
占空比: 32 安培連續，60 安培 1.5 秒

三個電流并聯：
輸出電流	功率	zui大V
12 Ampere	600 VA (848 峰值)	50.0 Vrms 持續
50 Amperes	600 VA (848 峰值)	13.4 Vrms 持續
90 Amperes	600 VA (848 峰值)	6.67 Vrms 持續
134 Amperes	900 VA (1272 峰值)	6.67 Vrms 持續

計量	測量的輸出量，例如交流安培數、交流伏特?cái)?shù)、直流伏特?cái)?shù)或直流安培數，以及時間可以同時顯示在觸摸屏上。預設交流和直流輸出顯示啟動前的近似電壓/電流輸出。這為預設輸出提供了一種快速、簡單的方法。根據所查看的測試屏幕，可能顯示的其他值包括相位角、頻率、歐姆、瓦特、VA 和功率因數。精度規定為量程的 10% 至 *，25°C ± 5°C，50-60 Hz。
波形存儲	每個輸出通道都可以存儲波形，以便根據命令進行回放。當 GPS接收器在外部觸發時，可以端到端回放存儲的波形。每個通道zui多可存儲 256,000 個樣本。
保護	電壓輸出受到短路和長時間過載的保護。電流輸出受到開路和過載保護。
環境	工作溫度: 32 至 122° F（0 至 50° C）儲存溫度: -40 至 158° F（-40 至 70° C）相對濕度: 5 - 90% 相對濕度，無冷凝
一致性標準	安全: EN 61010-1 沖擊: EN/IEC 60068-2-27 振動: EN/IEC 68-2-6 運輸墜落: ISTA 1A 自由下落: EN/IEC 60068-2-32 掉落/傾倒: EN/IEC 60068-2-31 電磁兼容排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15 Class A 抗干擾: EN 61000-4-2/3/4/5/6/8/11
重量	重量因系統中輸出模塊的數量而異。以下重量適用于三相測試系統。29.35 磅（13.2 千克）
尺寸	13.25 W x 6.75 H x 10.75 D in. 337 W x 172 H x 273 D mm
外殼和運輸箱	該裝置安裝在堅固的玻璃纖維增強塑料外殼中，便于現場攜帶。提供可選的硬邊運輸箱。可選硬邊運輸箱的堅固設計可在崎嶇地形和長距離運輸設備時提供保護。
