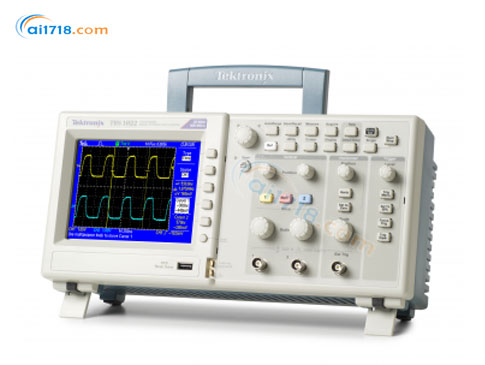

美國TEKTRONIX　TBS1102數字存儲示波器

型號：TBS1102數字存儲示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TBS1102數字存儲示波器由愛儀器儀表網代理，本產品是擁有多種標準功能，包括USB連接、16種自動測量、極限測試、數據記錄和上下文相關幫助功能的存儲示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?數字實時采樣
?內置分析工具
?所有量程上 3% 的直流垂直精度
?幫助菜單
?專用的前面板控件
?前面板 USB 主控端口
?USB PC 連接
?5 年保修
?非常適用于學生、愛好者或者預算較緊的個人或機構，提供杰出的性能
?包含同類*佳的數字實時采樣、通過/不通過測試以及使用方便的熟悉控件

產品特點：
?通過泰克的專有采樣技術，所有時間所有通道上至少 6.7X 過采樣準確捕獲信號
?16 個自動測量、FFT 分析、波形數學、光標通過/不通過測試和數據記錄，簡化對設備的分析
?即使在低電平信號上也能進行準確測量
?內置的上下文敏感幫助系統，隨時隨地為您所需提供幫助
?方便使用
?的前面板控件可縮短學習時間，讓更多時間放在任務上
?快速儲存和傳輸您的波形和設置
?通過后面板 USB 設備端口方便連接到個人計算機
?使用 OpenChoice? 軟件捕獲波形數據并簡單地記錄結果
?標配 5 年保修，降低總體擁有成本
?16 種自動測量和FFT 分析，簡化波形分析
?內置波形極限測試
?自動擴展數據記錄功能
?自動設置和信號自動量程
?內置上下文相關幫助
?探頭檢查向?qū)?/span>
?多種語言的用戶界面
?5.7 英寸(144 mm)有源TFT 彩色顯示器
?體積小，重量輕－深僅4.9 英寸(124 mm)，重僅4.4 磅(2 公斤)

參數	TBS1022	TBS1042	TBS1062	TBS1102	TBS1152
顯示器(QVGA LCD)	TFT	TFT	TFT	TFT	TFT
帶寬*1	25MHz	40MHz	60MHz	100MHz	150MHz
通道	2	2	2	2	2
外部觸發入	所有型號標配
每條通道上的采樣率	500MS/s	500 MS/s	1.0GS/s	1.0GS/s	1.0GS/s
記錄長度	所有型號上所有時基2.5k 點
垂直分辨率	8 位
垂直靈敏度	所有型號上2 mV - 5 V/div，支持校準后微調
DC 垂直精度	所有型號上± 3%
垂直縮放	垂直放大或壓縮實時波形或停止后的波形
*大輸入電壓	300 VRMS CAT II; 在100 kHz 以上時以20 dB/decade 速率下降，在3 MHz 時降到13Vp-p AC
定位范圍	2 mV to 200 mV/div +2 V >200 mV to 5 V/div +50 V
帶寬限制	所有型號上20 MHz
輸入耦合	所有型號上AC, DC, GND
輸入阻抗	1 MΩ并聯 20 pF
時基范圍	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
時基精度	50 ppm
水平縮放	水平擴大或壓縮實時波形或停止后的波形
I/O 接口
USB 端口	前面板上的USB 主控端口支持U 盤設備儀器背面的USB 設備端口支持連接PC 及所有兼容PictBridge 的打印機
GPIB	選配
非易失性存儲器
參考波形顯示	2 個2.5k 點參考波形
不使用U盤時波形存儲	(2) 2.5k 點	(2) 2.5k 點	(2) 2.5k 點	(2) 2.5k 點	(2) 2.5k 點
*大U 盤容量	64 GB
使用U 盤時波形存儲	每8 MB 存儲96 個或以上參考波形
不使用U 盤時的設置	10 個前面板設置
使用U 盤時的設置	每8 MB 存儲4000 個或以上前面板設置
使用U 盤時的屏幕圖	每8 MB 存儲128 個或以上屏幕圖(圖像數量取決于選擇的文件格式)
使用U 盤時全部保存操作	每8 MB 支持12 個或以上全部保存(Save All)操作一次全部保存操作會產生3-9 個文件

型號	說明
TBS1022	25 MHz, 2 通道, 500MS/s, TFT DSO
TBS1042	40 MHz, 2 通道, 500MS/s, TFT DSO
TBS1062	60 MHz, 2 通道, 1 GS/s, TFT DSO
TBS1102	100 MHz, 2 通道, 1 GS/s, TFT DSO
TBS1152	150 MHz, 2 通道, 1 GS/s, TFT DSO

附件	說明
無源探頭，每條通道一只	TPP0101: 100 MHz 無源探頭, 適用于: TBS1022, TBS1042, TBS1062, 和TBS1102 TPP0201: 200 MHz無源探頭, 適用于: TBS1152
電源線	(請指明電源插頭選項)
NIM/NIST	可溯源校準證明
打印文檔	安裝和安全手冊(英語、日語和簡體中文)
光盤文檔	詳細的用戶手冊(英語, 法語, 德語, 意大利語,日語, 韓語, 葡萄牙語, 俄語, 簡體中文, 西班牙語, 繁體中文)
OpenChoice PC PC 通信軟件	使用USB 在Windows PC 和TBS1000 系列之間快速簡便地進行通信,傳送和保存設置、波形、測量和屏幕圖
5 年保修	五年內負責材料和工藝缺陷的人工費用和部件費用，不包括探頭和附件3

儀器
外觀尺寸	毫米	英寸
寬	326.3	12.85
高	158.0	6.22
深	124.2	4.89
重量	公斤	磅
僅儀器	2.0	4.4
帶附件	2.2	4.9
儀器毛重
包裝尺寸	毫米	英寸
寬	476.2	18.75
高	266.7	10.5
深	228.6	9.0
