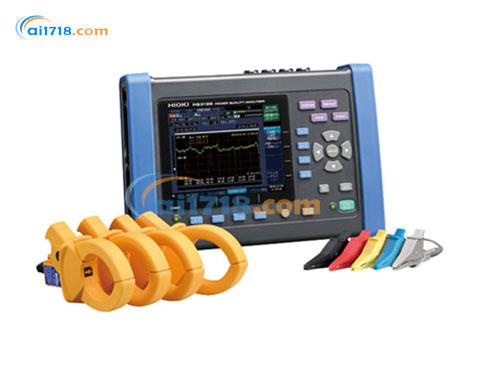

日本HIOKI（日置） PQ3198電能質量分析儀，具備準確捕捉各種電源異常的測量能力，并且擁有*的操作性，從接線到記錄，簡單順暢，幫助用戶準確的進行電源分析?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HIOKI PQ3198電能質量分析儀產品簡介：

在現代社會，電力是*重要的基礎建設之一。進行日常維護管理以避免發生故障是非常重要的。另外，由于設備故障活劇增的電力需求等原因發生電源故障的情況下，需要迅速找到原因解決問題。電能質量分析儀PQ3198，PQ3100 具備準確捕捉各種電源異常的測量能力，并且擁有*的操作性，從接線到記錄，簡單順暢，幫助用戶準確的進行電源分析。

HIOKI PQ3198電能質量分析儀產品特點：

● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）
● 連續進行高精度的測量
（V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶
● 瞬間過電壓峰值*大6000V，可測量*高700kHz
● *大可測AC 6000A
● 使用（ch1，ch2，ch3）和ch4可進行雙系統的功率測量和效率運算
● 可以進行變頻器的簡單測量，基本頻率40~70Hz載波頻率~20kHz
● 使用附件PQ ONE能夠制作簡單的報告
● 使用GPS選件，可保證多臺儀器間的數據同步

HIOKI PQ3198電能質量分析儀產品應用：

1、用于設備的電源故障分析
記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。
對調查預期外的設備故障或突然停止的原因非常有用。

2、用于電力系統的電能質量記錄
可記錄波動劇烈的可再生能源或EV 充電樁與電力系統連接時的電壓、電流、功率、諧波、閃變等。
另外，可使用附帶的軟件PQ ONE 輕松地進行分析。

3、用于AC/DC的功率測量
如果使用AC/DC 自動調零電流傳感器，則可準確地、長時間的測量DC 電流。
主機可給傳感器供電，無需額外準備電源。

HIOKI PQ3198電能質量分析儀產品優勢：

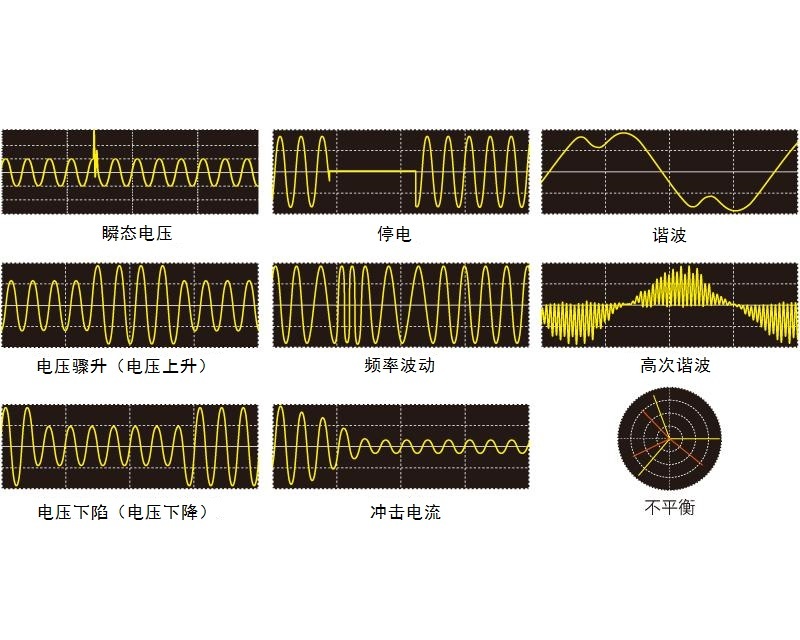

1、設置簡單，準確捕捉電源異常
可以同時測量功率和諧波、異常現象的波形等所有參數。
瞬態電壓
電壓驟升（電壓上升）
電壓下陷（電壓下降）
停電
頻率波動
沖擊電流
諧波
高次諧波
不平衡

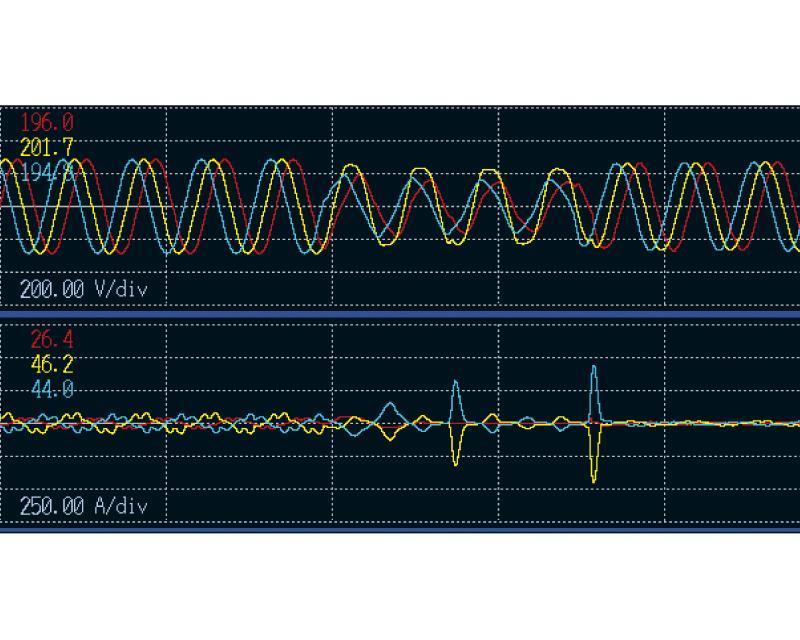

2、同時記錄事件波形和趨勢圖
□事件波形
發生事件時，記錄0.2秒的瞬時波形。
所有的事件項目可設為并列觸發。
記錄下來的數據在測量期間也可在界面上進行確認。

3、同時記錄事件波形和趨勢圖

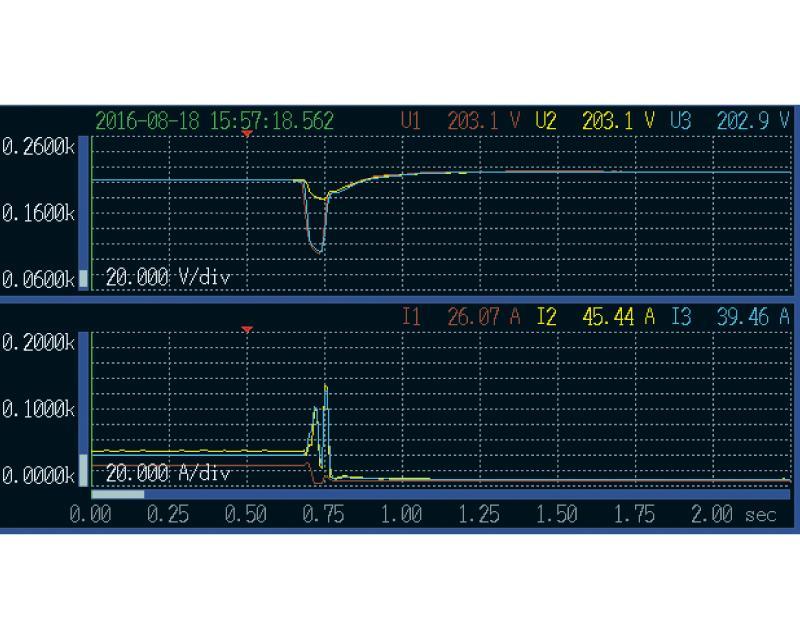

□30秒事件波動趨勢
電壓上升、電壓下降、沖擊電流發生時可同時記錄30秒的1/2有效值波動。
可用于調查馬達啟動時的沖擊電流造成的電壓下降。

4、遠程監控電源品質[GENNECT ONE SF4000]
現場測試結果可實時統一顯示·保存到PC端。電能質量事件的測量文件從PC即時自動發送。
從PC端遠程操作電能質量分析儀主機，變更事件條件。
時間同步等標準要求的測量。

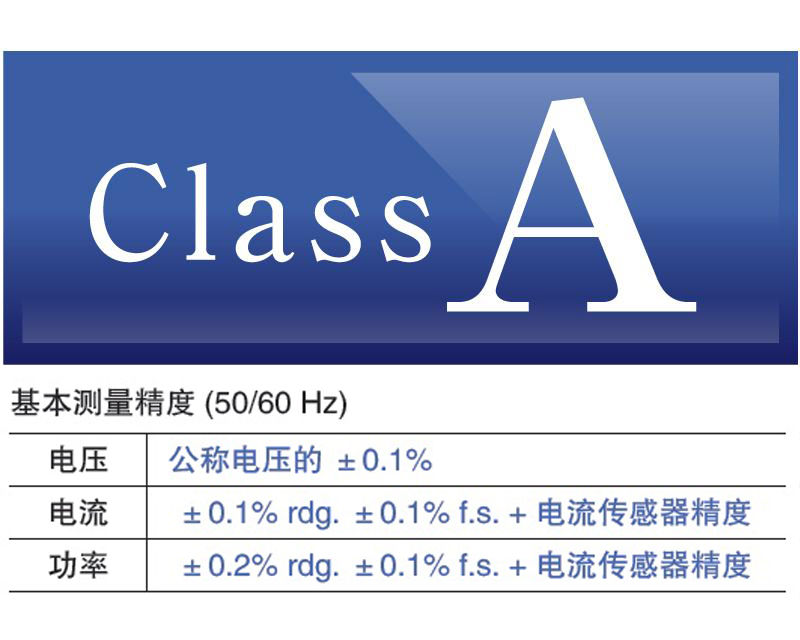

5、支持國際標準IEC 61000-4-30 Ed.2 Class A
PQ3198 支持IEC 61000-4-30 Ed.2 Class A。
可進行無間隙的連續運算、驟升/ 下陷/ 停電等事件檢測、GPS ( 選件)
時間同步等標準要求的測量。
Class A 是什么？
Class A 由國際標準IEC 61000-4-30 定義。通過比較/ 討論不同的測量儀器測量得到的結果，規定電能質量分析儀/ 精度/ 標準的兼容性。

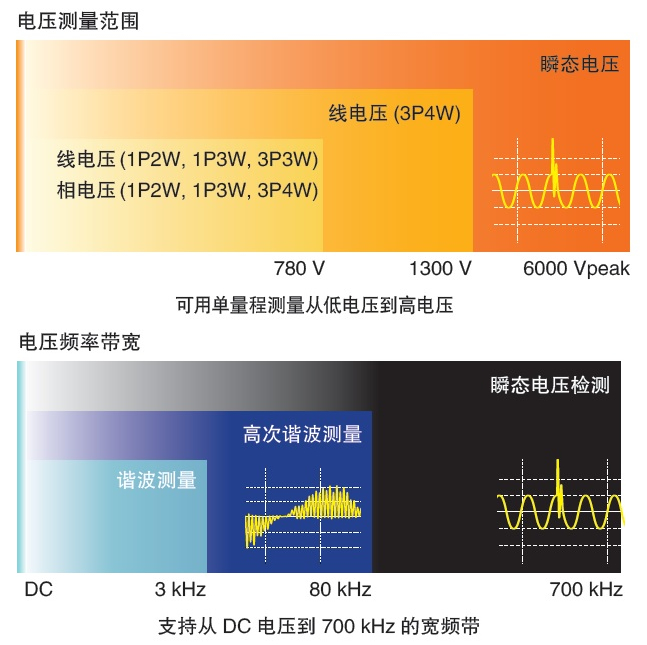

6、高電壓·寬頻帶
可測量*大6000V、*小0.5μs(2 MS/s) 寬度的瞬態電壓。
而且，可以測量2 kHz ～ 80 kHz 的高次諧波成分。
由于逆變器設備的普及，在這個頻帶的故障或與故障原因相關的情況越來越多。

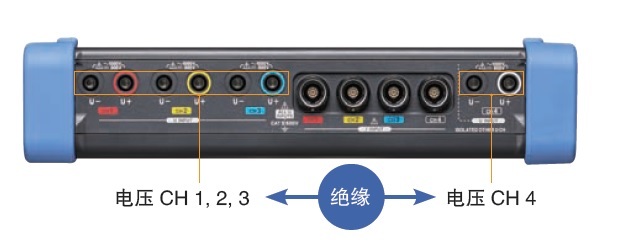

7、雙系統的測量
電壓CH1,2,3與CH4是絕緣的，因此能夠測量雙系統的功率和效率。
應用案例
● 同時測量/觀察EV快速充電樁的初級端(AC)和次級端(DC)
● 同時測量/觀察光伏發電系統的初級端(DC)和次級端(AC)
● 同時測量DC-AC(三相)逆變器的初級端(DC)和次級端(AC)
● 同時測量UPS的初級端和次級端
● 同時測量電源(AC)和控制(DC)的雙系統
● 同時測量三相線路和接地線
● 同事測量用于接地故障檢測的中性線

8、確認EV 汽車的快速充電樁的電能品質
如上，電壓CH1,2,3 和CH4 是絕緣的，因此例如，在確認EV 快速充電樁的輸入(AC) 和輸出(DC) 的電能品質的同時，還能進行輸入輸出之間的功率和效率測量。

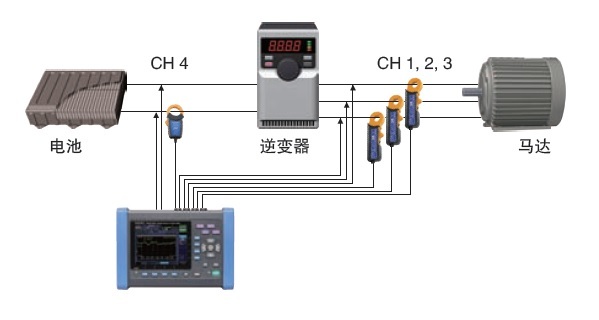

9、逆變器的簡易測量
可以測量基波頻率40～70 Hz、載波頻率～20 kHz的逆變器次級端。
如果是DC-三相逆變器，還可以測量效率。
● 如需更高精度的逆變器測量， 推薦使用功率分析儀PW6001 或PW3390。

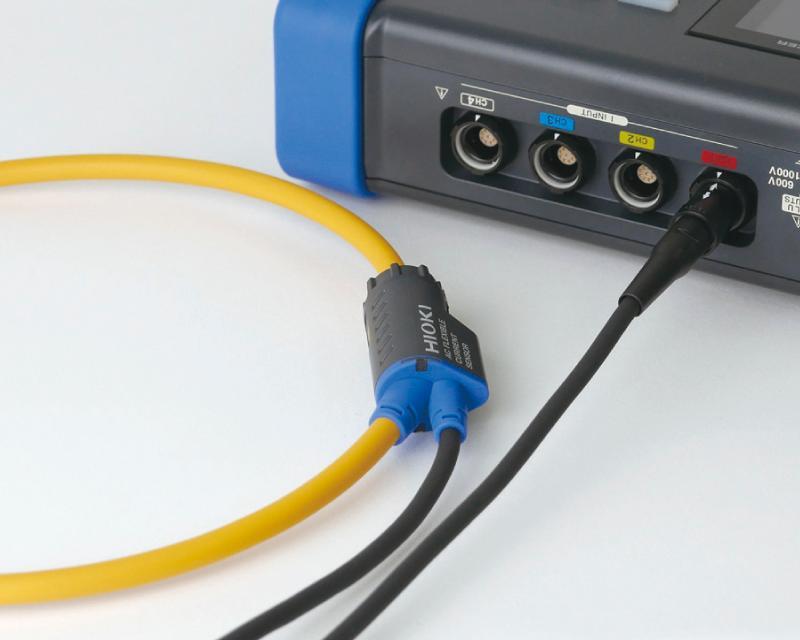

10、連接傳感器無需額外的外部電源
可以從主機直接進行供電，無需AC/DC傳感器以及柔性電流鉗用的AC適配器。

11、400 Hz 線路的測量
電源線路頻率除了50/60 Hz 以外，還可測量400 Hz。

12、寬量程支持廣泛用途

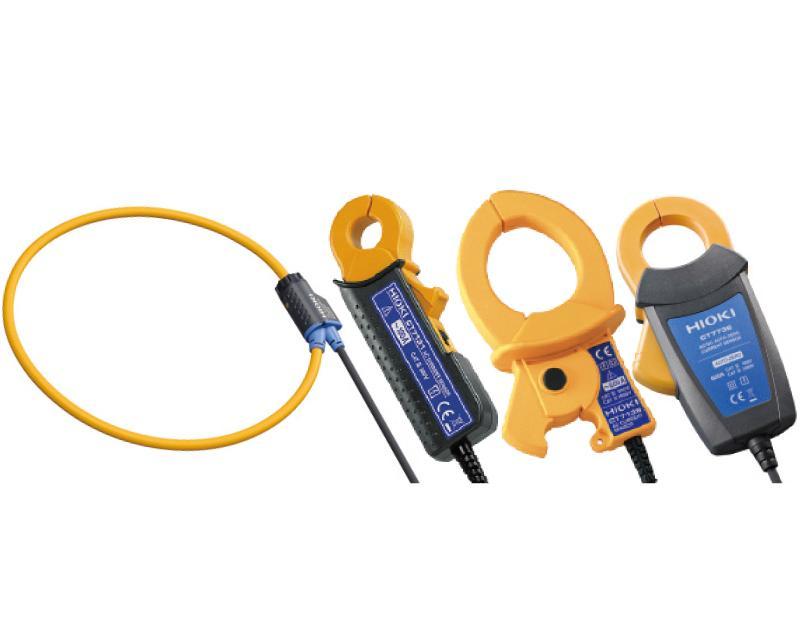

可應用于從CT次級端到大電流配線等廣泛用途。CT7136可選5 A/ 50 A/ 500 A 三檔量程※，柔性電流鉗可選50 A/ 500 A/ 5000 A三檔量程。
有效測量范圍為量程的120%，因此使用柔性電流鉗時*大可測量6000A。

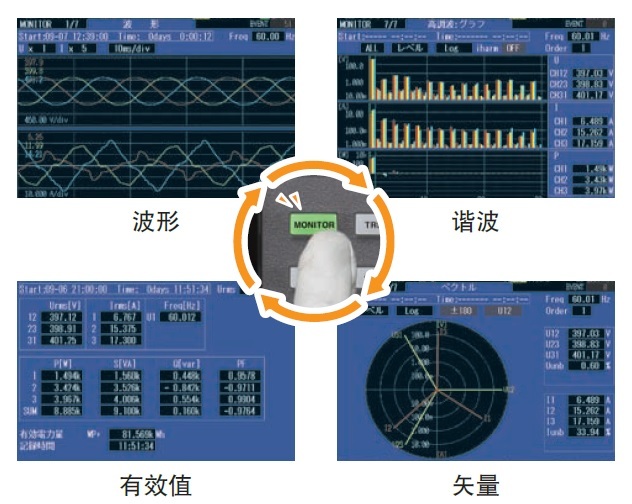

13、清晰易懂的數據顯示
在測量期間可一鍵切換界面，可顯示所有的測量參數，順暢的進行情況確認。
※圖片示例為PQ3100

14、傳感器自動識別功能，避免誤測量
連接電流傳感器后，只需按下檢測鍵，即可自動識別傳感器的類型和*大電流量程。

15、簡易設置流程功能，指引記錄項目的設置不迷路
只需要根據用選擇記錄項目即可自動完成設置。

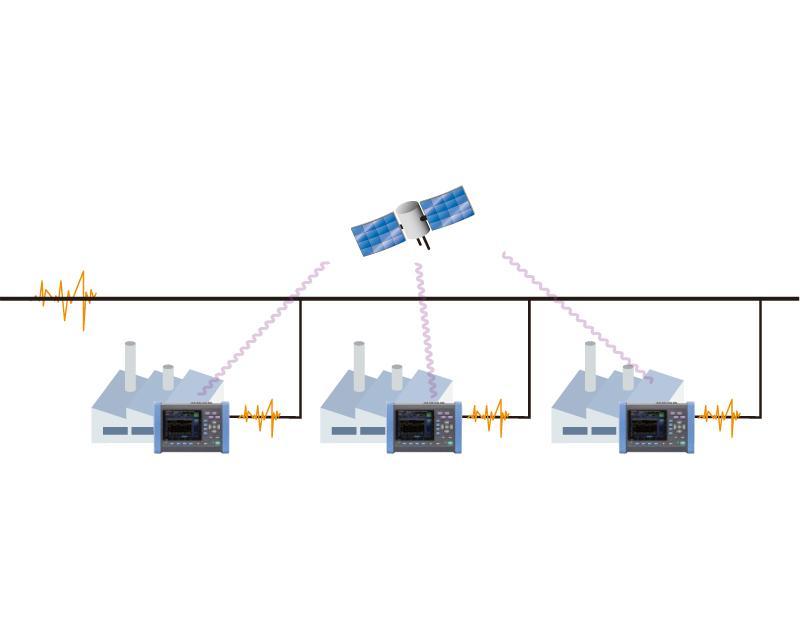

16、GPS 時間同步
使用GPS選件PW9005可以以UTC標準時間作為標準，調整設備內部的時間。
去除設備造成的時間差，即使在用多個設備進行測量時，也能確保分析現象的同步性。

17、用PC 分析、制作報告 ~電能質量分析軟件PQ ONE~
測量場所和測量日期不同的數據也可分文件夾統一讀入。
□快速報告功能
可匯總多個數據的趨勢圖并輸出報告。
可應用于重復記錄時的不同日期比較、多個地點的數據比較等。

□分析數據一覽顯示
詳細顯示事件統計、事件列表、事件圖形等測量數據。
可選擇需要的項目進行報告輸出。

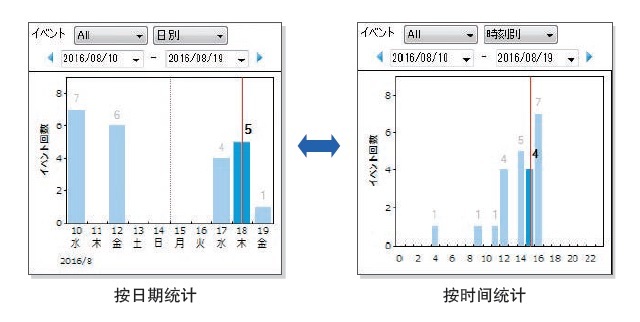

18、事件統計（PQ ONE）
按日期、時間分別對發生情況進行統計顯示。
易于發現特定的時間段或*發生的異常。
另外，還可以進行美國的電能質量管理標準所用的ITIC (CBEMA) 曲線分析。

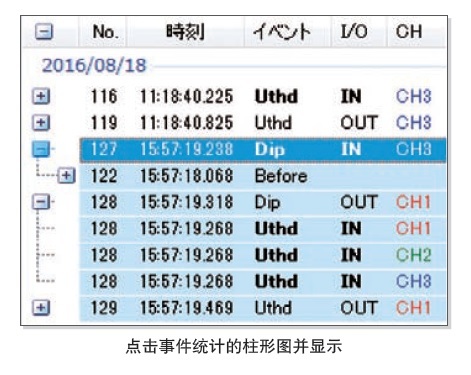

19、事件列表（PQ ONE）
將事件的發生情況按照日期或者事件分別進行統計顯示。
可以比較容易的發現在一定時間段或*期間發生的電源異常。

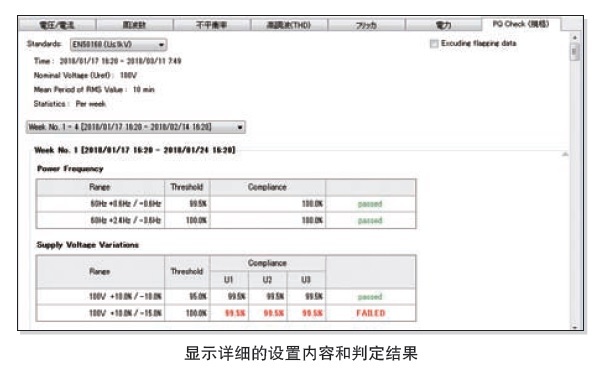

20、EN50160 判定功能（PQ ONE）
無論是趨勢期間內的電壓波動還是依據EN50160 標準進行的評估·分析·判定，都可以利用此功能進行。
用戶還可以自定義判定標準或項目。

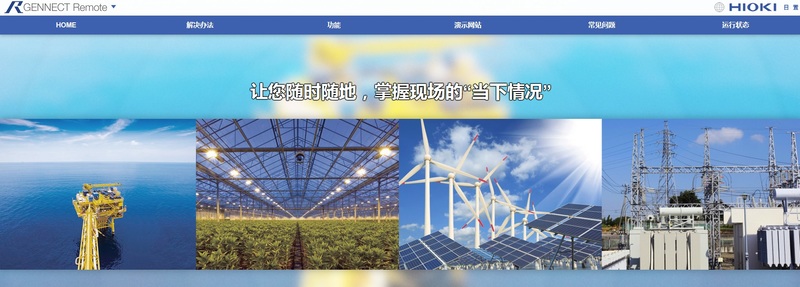

21、遠程測量聯網服務 GENNECT Remote
GENNECT Remote是5分鐘*能完成搭建的遠程測量系統。無需具備特別知識，即便您不在測試現場，也能遠程獲取測量數據、操作測量儀器。

PQ3198：僅主機，電流傳感器另售
PQ3198-92：600A傳感器4個等套裝
PQ3198-94：6000A傳感器4個等套裝
