電池是變電站整體可靠性的關鍵組成部分。在停電期間，許多電力設施 / 系統，如發電廠和發電機勵磁系統，應依靠電池繼續運行。電池組無法為保護電路提供足夠的電壓 / 電源，可能會對變電站設備造成災難性后果。因此，有必要定期檢查電池，以監測其狀態并*大限度地延長其使用壽命。評估電池健康狀況的基本且*可靠的測試是容量測量測試。測量電池容量的*佳方法是進行放電測試。

電池負載單元 ——BLU-A 系列是獨立式或電腦控制的電池容量測試設備，基于*先進的技術，采用*先進的電力電子解決方案，并將冷卻器和風扇集成到設備中。

BLU-A 系列設備是面向全球測試工程師的輕量化解決方案，旨在滿足客戶廣泛的測試程序（包括標準化和定制化程序）。使用 BLU-A 設備，可按照現行電池測試標準（IEEE 450-2010/1188-2005/1106-2015、IEC 60896-11/22 及其他相關標準），以準確、用戶友好的方式進行容量測試。

此外，當與零電壓放電模塊 ZVD 結合使用時，BLU-A 系列能夠?qū)崿F(xiàn)電池完全放電至 0 V，這是電池回收前的必要操作。

放電可在恒定電流、恒定功率、恒定電阻下進行，或按照預先選擇的負載曲線進行。即使電池仍連接到負載，也可以進行放電測試 —— 通過在測試過程中測量并考慮負載電流。

BLU-A 系列設備提供高達 240 A 的放電電流，適用于高達 500 V 的電池電壓。

測試過程中，電壓、電流 / 功率 / 電阻、容量和 elapsed time 等數值會顯示在觸摸屏上。儀器將在測試過程中保持預設的電流 / 功率 / 電阻恒定（無需在測試過程中手動校正）。

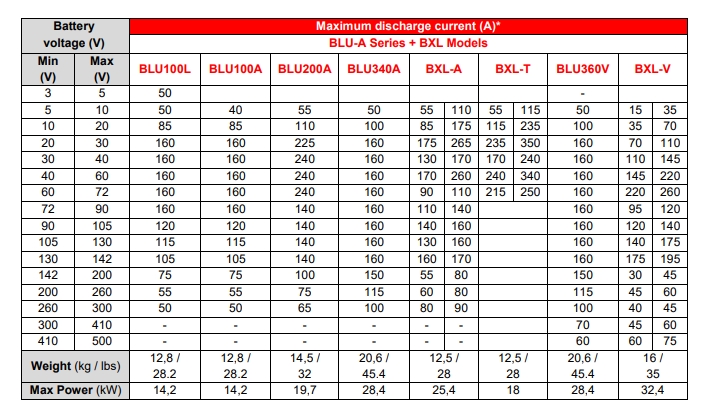

當所需的放電電流或功率超過單個 BLU-A 設備的容量時，可以將多個 BLU-A 設備并聯連接?；蛘?，也可以使用外部負載單元 BXL 系列來提高放電容量。BLU-A 系列設備與電池電壓監控器 BVS 和電池電壓記錄儀 BVR 相結合，成為進行電池詳細評估的強大工具。下表列出了在各種電池電壓范圍內，*低可達到的電池單體電壓為 1.75 V 時的*大電流。表中還列出了使用 BXL 系列設備可獲得的*大電流。

應用

典型應用是測量高達 500 V DC 的電池容量。此外，BLU-A 和 ZVD 系統能夠?qū)崿F(xiàn)電池的完全放電（低至 0 V DC）。

BLU-A 系列可應用于以下（但不限于）場景中的電池：

• 發電廠
• 電信系統
• 發電機勵磁系統
• 變電站
• 保護和控制系統

將 BLU-A 連接到電池

單模式

BLU-A 設備可以通過一組電流電纜和一組可選的電壓感應電纜連接到任何電池測試對象。為了*大限度地提高準確性和測量重復性，所有夾具必須與電池端子有良好的連接，同時應避免電纜之間的交叉。如果電纜夾具與相應的電池端子之間未建立連接，BLU-A 會顯示相應的消息。

并聯放電測試模式

當所需的放電電流或功率超過單個 BLU-A 設備的容量時，可以將多個（*多十個）設備并聯連接。*

BLU-A 設備之間通過以太網端口和 RS485 通信建立連接。通信基于主從原則 —— 任意選擇一個設備作為主設備，而所有其他 BLU-A 設備應設置為從設備。在并聯連接中，主設備將盡可能多地放電；剩余的能量（放電電流 / 放電功率）將在鏈中的*個從設備上放電。如果主設備和*個從設備沒有足夠的容量來滿足放電要求，剩余的能量將在鏈中的下一個從設備上放電，依此類推。

*BLU100A 和 BLU100L 型號不支持并聯放電模式測試。

電流探頭模式

如果電池必須保持與負載連接，或者由于放電功率增加而需要連接額外負載 BXL，則需要使用電流探頭 CP 模式進行放電測試。

在這種模式下，測量將基于直流電流探頭測量的總電池電流或負載電流。兩種模式下電流探頭的連接點如下圖所示。

優勢和特點

該儀器的應用、優勢和特點包括：

• 通過進行放電測試來測量電池容量，符合相應的 IEEE、IEC 和其他相關標準
• 恒定電流、恒定功率和恒定電阻運行模式
• 多種負載曲線運行模式：負載曲線 I、負載曲線 P 和負載曲線 R，能夠模擬放電測試過程中的負載特性變化
• 并聯運行功能（BLU100L 和 BLU100A 型號不提供）
• 電流探頭模式能夠在電池保持與負載連接或使用 BXL 外部負載單元以增加放電功率時進行放電測試
• 測試設置可以在測試過程中修改
• 對單個鉛酸、鋰離子電池單體和鎳基電池單體進行放電測試
• 可調節的報*和關機參數，防止過度放電
• 與零電壓放電模塊（ZVD）配合使用時，可實現電池完全放電（低至 0 V）
• 如果配備電池電壓監控器 BVS/BVS-4 系列，還可提供電池單體電壓和電池單體溫度測量的額外功能。

測試后，總電壓和容量曲線以及數值將記錄在設備的內部存儲器中。測試結果可以輕松傳輸?shù)絺€(gè)人電腦或筆記本電腦進行存儲、打印或?qū)С觥?/span>

使用 DV-B Win 軟件（在個人電腦或筆記本電腦上），可以實時顯示和觀察電流 / 功率 / 電阻、容量、電壓和 elapsed time 的圖形（曲線）和數值。

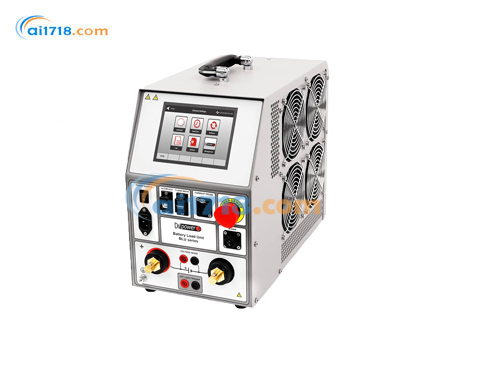

1 - 顯示屏 - 5.7 英寸彩色觸摸屏
2 - 外部輸入（EXT IN）和外部輸出（EXT OUT），用于 BLU-BLU 并聯運行（BLU100A 和 BLU100L 型號不提供）
3 - 閃存驅動器 - 用于將 BLU 內存數據傳輸?shù)酵獠坑洃洶粢约斑M(jìn)行 SBC / 固件升級
4 - 電流探頭 - 使用外部電流探頭測量負載電流。
5 - 緊急停止按鈕 - 用于發生意外或不希望的操作時。
6 - 接口 - 能夠從電腦控制 BLU 并下載先前記錄的結果。
7 - 報*輸出 - 用于觸發外部報* buzzer。
8 - 電流和電壓測試電纜端子 - 電流和電壓測試電纜端子
9 - 外部負載觸發器 - 用于觸發 BXL 外部負載單元
10 - 保護接地連接器 - 用于連接到保護接地（PE）

BLU-A 與 BVR22 的結合使用

電池電壓記錄儀系列 BVR22 是一款輕便、用戶友好的可充電手持設備，用于在電池在線或離線模式下測量單個電池單體電壓和溫度。當與 BLU-A 設備結合使用時，它是電池容量測試的有效補充。

BVR22 型號的選項和特點如下表所示。

測量參數

• 電池組和單體電壓、單體（電解液）/ 環境溫度、使用電流鉗測量直流電流。
• 同時測量電池組電壓和直流電流
• 與外部密度計進行藍牙通信

測量范圍

• 電池組 / 單體電壓：±600 V DC
• 電流 / 單體間電壓：±1 V DC

數據傳輸：藍牙和 USB 至電腦

BLU-A 與 BVS 的結合使用

DV Power 電池電壓監控器 BVS 是一種*的電池電壓監控系統，用于監控電池系統的健康狀態。它記錄重要的電池參數，如電池電壓、單體間連接電壓和環境溫度。因此，它可以作為 BLU-A 在容量測試期間的輔助工具。有兩種類型的 DV Power 電池電壓監控器：

• BVS—— 一個單體電壓模塊測量 1 個單體
• BVS-4—— 一個單體電壓模塊測量 4 個單體

BLU-A 與 ZVD 的結合使用

零電壓放電模塊 ZVD 系列是專門設計的外部模塊，能夠?qū)崿F(xiàn)電池的完全放電（低至 0 V）。它設計為與 BLU-A 配合使用，提供對電壓高達 500 V DC 的電池的完全放電（與 BLU-C 系列一起使用時高達 800 V）。

電池回收過程需要對電池進行完全放電。在進入回收過程之前，必須將電池完全放電，因?yàn)殡姵刂锌赡芎幸恍┦Ｓ嗄芰俊＿@種剩余能量可能是危險的，并在電池拆卸甚至運輸過程中造成問題。

為了防止這種情況，我們開發了 ZVD 系列，通過兩步放電來改進放電過程：*步：高效（高達 60 A）且受控（電流恒定直至達到 0 V）放電，直到電池電壓降至 0 V。第二步：ZVD 短路電池以去除剩余能量。

DV-B Win 軟件

DV-B Win 軟件包含在購買價格中，其所有更新都是免費的。使用 DV-B Win 軟件，可以從電腦（或筆記本電腦）控制、執行和觀察測試，結果可以直接保存在電腦（或筆記本電腦）上。BLU-A 與電腦（或筆記本電腦）之間通過 USB 電纜實現通信。使用 DV-B Win，可以將結果整理并打印為可選格式的報告，如 XLS、PDF、Word 或 RTF 格式。此外，還可以將其他類型的數據格式（jpg、png、doc）導入標準化的 DV-B Win 報告中，以及將 DV-B Win 中的數值和圖形結果導出為可定制的報告。此外，該軟件還提供設置額外參數（單體電壓、電池組電壓、容量和時間）用于報*和結束測試的可能性。

BLU-A 系列 - 型號
BLU100L

• 適用于 3.2 V-300 V DC 電池電壓
• 重量 - 12.8 kg（28.2 lbs）
• 放電功率 - 高達 14.2 kW
• 放電電流 - 高達 160 A

[- 輸入阻抗：>1 MΩ]

負載部分

附件

• 電流電纜
• 帶海豚夾的感應電纜
• 延長電纜
• 運輸箱
• ZVD 模塊
• 電流鉗 30/300 A
• 電纜袋
• 外部報*電纜
• BLU-BXL 同步觸發電纜組

訂單信息

訂單示例BLU200A 帶標準附件

BLU340A + BXL-A 帶標準附件
