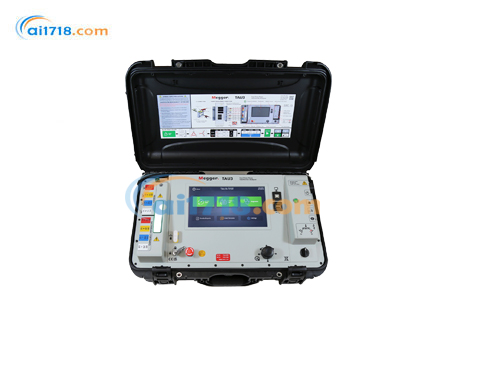

美國MEGGER TAU3 ADV-PRO-EXP三相變壓器繞組分析儀由愛儀器儀表網代理，用全新的 TAU3 三相變壓器繞組分析儀，輕松完成變壓器機電測試。只需一次接線，即可進行極性驗證、變比測試、繞組電阻測試和消磁測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀產品描述
借助新款真三相變壓器繞組分析儀 TAU3，可對變壓器進行機電性能通電測試。除常規極性驗證、變比、繞組電阻和消磁測試外，TAU3 僅需一次接線，還可額外進行短路阻抗和效率測試。該設備配有顏色編碼導線和可伸縮夾具，屏幕上顯示的矢量圖與變壓器銘牌相匹配，操作流程簡單易懂，能確保一次測試即可獲得準確結果 —— 只需點擊 “開始”，待申請專利的內部短路和導線補償功能自動運行即可！

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀可用于：
變比：*高 250 V，精度 ±0.05%
繞組電阻：*高 32 A，精度 ±0.10%
自適應消磁
短路阻抗
變壓器效率
獨特的變壓器矢量驗證
移相和曲折形測量
在 -20°C 至 50°C 溫度范圍內保證精度
所有測試僅需一次安全高效接線

三相交流和直流輸出為滿足當今高要求的測試進度帶來諸多優勢：
無需更換導線，測試速度更快、安全性更高，且能節省更多測試時間
每次測試（包括繞組電阻測試）前都會自動進行矢量確認，確保選擇正確的變壓器矢量
三相同步測試，測試結果獲取更快速
三相交流電源可*測量移相變壓器和曲折形矢量結構的變壓器

標準功能
支持導出至 Microsoft Excel
支持導入和導出至 PowerDB 軟件
10.1 英寸（256 毫米）工業級高亮度觸摸屏
矢量查找、極性識別與驗證
變比測試（TTR）：*高 250 V 交流，精度 ±0.05%
勵磁電流測試
繞組電阻測試：支持高低壓側雙通道勵磁，*高 32 A 直流，精度 ±0.10%
獨立雙繞組磁化
自適應消磁
磁平衡測試
有載分接開關（OLTC）先合后斷連續性測試
帶斷路器保護的有載分接開關控制
一鍵式有載分接開關（適用于交流和直流測試）
內置可伸縮手柄和滾輪
緊急停止按鈕
鑰匙鎖
安全聯鎖裝置

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀附加功能
短路阻抗測試
移相變壓器測試功能
變壓器效率測試
頻率響應雜散損耗測試
動態電阻測量 *
繞組電阻干燥測試 *
繞組電阻溫升測試 *
USB 打印機
安全*示燈
有載分接開關電機電流監測 *
有載分接開關振動監測 *
外部溫度探頭 *

升壓變壓器測試
TAU3 所采用的技術于 1950 年獲得專利，2019 年得到推廣，并在 2024 年實現完善。該技術可消除測試電壓和導線帶來的測量誤差，從而提供可靠的測試結果。TAU3 會自動施加合適的測試電壓并進行短路連接，確保測試結果具有可重復性。

三相升壓測試安全保障
安全是梅格公司的首要考量，因此 TAU3 符合 IEC 61010（測量、控制和實驗室用電氣設備安全要求）標準，并獲得 CE 認證。在測試過程中，軟件會在施加全測試電壓前進行安全檢查。此外，TAU3 采用先進的硬件設計，可在發生故障時保護設備和操作人員的安全。

TAU3 通?？蓹z測的故障類型
連接松動
匝間短路
導線斷股
繞組變形
分接開關接觸不良
鐵芯故障

TAU3 設有診斷模式，操作人員可重點關注存在問題的相位，并通過專項測試*定位和確認設備故障位置。

TAU3 選型指南

功能	TAU3 ADV	TAU3 PRO	TAU3 EXP
10.1 英寸高亮度顯示屏	??	??	??
*大變比	降壓 50000 / 升壓 100	降壓 50000 / 升壓 200	??
*大感應電壓	125 V	250 V	??
*大電流	16 A	32 A	??
極性識別與驗證	??	??	??
勵磁電流測量	??	??	??
短路阻抗	??	??	??
自適應消磁	??	??	??
移相變壓器測量	??	??	??
獨立雙繞組磁化	??	??	??
磁平衡	??	??	??
有載分接開關先合后斷連續性測試	??	??	??
一鍵式有載分接開關（適用于交流和直流測試）	??	??	??
內置滾輪和可伸縮手柄	??	??	??
緊急停止按鈕	??	??	??
鑰匙鎖	??	??	??
安全聯鎖裝置	??	??	??
導出至 Microsoft Excel	??	??	??
導入至 PowerDB	??	??	??
PowerDB 控制 *	可選	??	??
自定義應用程序控制	可選	??	??
頻率響應雜散損耗測量	可選	??	??
動態電阻測量 *	可選	??	??
繞組電阻干燥測試 *	可選	??	??
繞組電阻冷卻測試 *	可選	??	??
USB 打印機	可選	??	??
安全*示燈	可選	??	??
電機電流監測 *	可選	??	??
振動監測 *	可選	??	??
外部溫度探頭 *	可選	??	??
變壓器效率測量	可選	可選	??

TAU3-ADV訂購信息

項目（數量）	產品編號	項目（數量）	產品編號
真三相變壓器繞組分析儀	TAU3-ADV	真三相變壓器繞組分析儀	TAU3-PRO
			TAU3-EXP

操作所需配件

為 TAU3 ADV 選擇一個 H 導線套件

16 安培 H 導線，帶紅色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
16 安培 X 導線，帶黑色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
5 米（15 英尺）H 和 X 導線 | 2008-15KIT2 | 5 米（15 英尺）H 和 X 導線 | 2008-15KIT3 |
| 9 米（30 英尺）H 和 X 導線 | 2008-30KIT2 | 9 米（30 英尺）H 和 X 導線 | 2008-30KIT3 |
| 18 米（60 英尺）H 和 X 導線 | 2008-60KIT2 | 18 米（60 英尺）H 和 X 導線 | 2008-60KIT3 |
| 30 米（100 英尺）H 和 18 米（60 英尺）X 導線 | 2008-100KIT2 | 30 米（100 英尺）H 和 18 米（60 英尺）X 導線 | 2008-100KIT3 |

為 TAU3 PRO 或 TAU3 EXP 選擇一個 H 導線套件

16 安培 H 導線，帶紅色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
32 安培 X 導線，帶黑白條紋護套以及紅色、黃色、藍色和白色夾子（共 4 個）

可選導線配件

TAU3 ADV 16 A H 和 16 A X 導線延長線

9 米（30 英尺）H 和 X 延長線 | 2008-30XKIT2 | 9 米（30 英尺）H 和 X 延長線 | 2008-30XKIT3 |

TAU3 PRO 和 TAU3 EXP 16 A H 和 32 A X 導線延長線

包含的配件 - BASIC、ADV、PRO、EXP		可選軟件配件（續）
交流電源線（美國、歐盟、英國）	1014-927	動態電阻測量 *	SW-DRM
USB 2.0 線纜	CA-US2	變壓器空載測量 *	SW-DRYOUT
OLTC 分接開關線纜	1011-628	變壓器熱運行測量 *	SW-HEATRUN
線纜包	2012-180	可選硬件配件
接地導線 4.5 米（15 英尺）	4702-7	安全信標 - 18 米（60 英尺）	TAU3-CAL-ERT
USB 驅動器	90012-878	校準證書	1004-639
包含的配件 - PRO		儀器運輸箱	1014-928
第二個線纜包 - 背包	2012-180	USB 打印機	90029-573
包含的配件 - EXP		11 英寸打印紙（×48 卷）	90029-573-P
第二個線纜包 - 背包	2012-180	USB 測試夾具	2005-249
OLTC 分接開關線纜適配器	1011-622-A	OLTC 分接開關線纜適配器	1011-622-A
USB 打印機	90029-573	電機電流監視器 *	1014-929
安全信標 - 18 米（60 英尺）	1004-639	振動監視器 *	1014-930
可選軟件配件		溫度探頭套件 *	1014-931
PowerDB 軟件	SW-POWERDB	TRS1+ 校準標準	TRS1PLUS
自定義應用控制	SW-CUSTOMAPP	105 V 校準適配器	T001
變壓器效率測量 *	SW-EFFICIENCY	1 kV TX 探頭適配器	210.00012
頻率響應雜散損耗測量	SW-FRSL	25 kV TX 探頭適配器	210.00011

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀規格參數

技術規格（在 -20°C 至 +50°C 溫度范圍內有效）

輸入電源

100-240 V 交流，47-63 Hz，1200 W
電源電壓波動允許范圍：±10%
過電壓類別：II 類

輸出電源

電壓	三相，1-100 V
頻率	直流，40-480 Hz
電流	0.1 mA – 1 A（在 100 V 電壓下）
電流	0.1 mA – 32 A（在 24 V 電壓下）

合規性

安全標準	IEC 61010-1:2010 + AMD1:2016
電磁干擾 / 電磁兼容（EMI/EMC）	IEC 61326:2020
有害物質限制（RoHS2）	EN50581
振動 / 沖擊	MIL-STD-810G
防護等級	IP67（在運輸箱內）

變壓器測試標準

標準體系	標準編號
IEEE	C57.152-2013
IEC	60076-1:2011
AS/NZS	6076.1:2014
CIGRE	445.2.011
GOST	3484.1-88
尺寸	55.8×28.7×19 厘米
重量	17 千克（38 磅）

外殼

堅固外殼，內置滾輪和手柄
用于存放導線和配件的背包式導線袋

內部 / 外部數據存儲

內部存儲容量：*多可存儲 10,000 組三相測試結果
數據傳輸：可通過 USB 2.0 驅動器傳輸

通信 / 控制軟件

USB 接口，支持通過電腦控制，配有自定義圖形用戶界面（GUI）

觸摸屏

尺寸：25.6 厘米（10.1 英寸）
分辨率：1024×600
亮度：1000 尼特

打印機（可選）

類型：51 毫米（2 英寸）熱敏打印機
功能：可打印圖形用戶界面上顯示的所有測量數據

環境要求

工作溫度：-20°C 至 50°C（-4°F 至 122°F）
存儲溫度：-30°C 至 70°C（-22°F 至 158°F）
相對濕度：0-90%（無冷凝）
使用環境：室內和室外干燥場所
*大海拔高度：2000 米
污染等級：2 級

變比測試（TTR）

變比測量方式
- 三相升壓
- 三相降壓
- 單相升壓
- 單相降壓
變比范圍及精度
- 降壓勵磁
  - 25-100 V：0.8–1000 范圍內精度為 ±0.05%；1001–2000 范圍內精度為 ±0.10%；2001–15000 范圍內精度為 ±0.30%；15001–50000 范圍內精度為 ±0.60%
  - 1-24 V：0.8–1000 范圍內精度為 ±0.10%；1001–2000 范圍內精度為 ±0.20%；2001–15000 范圍內精度為 ±0.60%
- 升壓測量
  - 25-250 V：0.8–200 范圍內精度為 ±0.05%（適用于大多數電力變壓器）
  - 1-24 V：0.8–200 范圍內精度為 ±0.10%
勵磁電流分辨率
- 0.1 mA（測量范圍 0.1 mA – 100 mA）
- 1.0 mA（測量范圍 101 mA – 11 A）
勵磁電流精度：±1% 讀數 ±0.1 mA
頻率精度：±1% 讀數 ±0.1 Hz
相位范圍：0 – 360°
相位精度：±0.05°
*大輸出電壓：90 V 交流峰值（VACpk）
電壓精度
- 典型值：±0.1% 讀數 ±0.1 mV
- 保證值：±0.5% 讀數
- 注：規定的精度僅用于外部驗證，不影響交流測試（變比測試、磁平衡測試、短路阻抗測試、頻率響應雜散損耗測試、損耗測試）的精度

TAU3 ADV、PRO、EXP 型真三相變壓器繞組分析儀

繞組電阻測試（WR）

電阻測量方式
- 單相星形、三角形、曲折形
- 兩相星形（帶中性線）
- 三相星形（帶中性線）
- 雙繞組勵磁
直流開路電壓：*高 100 V
直流測量

測量項目	參數詳情
電壓	*高 100 V
電阻精度	1.0 μΩ 至 30 kΩ 范圍內：±0.1% 讀數 ±1 μΩ；30 kΩ 以上：±0.5% 讀數
電阻分辨率	5 位
直流電壓精度	典型值：±0.05% 讀數 ±0.1 mV；保證值：±0.5% 讀數 ±0.1 mV
直流電流精度	典型值：±0.05% 讀數 ±0.1 mA；保證值：±0.5% 讀數 ±0.1 mA
